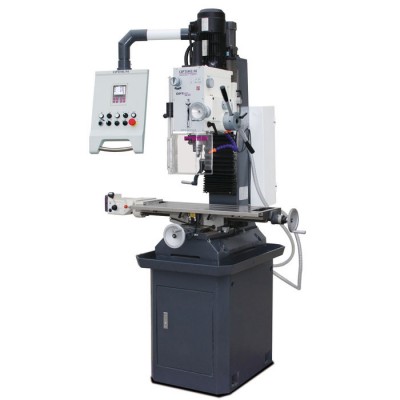

LAGERND ! Optimum OPTImill MB 4PV - Bohr-Fräsmaschine mit Digitaler Positionsanzeige u. Unterbau aus Guss
| Preis |
EUR 7.859,00 inkl. 19 % USt |
| Versandkosten | zzgl. Versandkosten |
| Lieferzeit 3-4 Werktage |
|
| Bewertung(en) | |
| Art.Nr. | 3338465-2 |
Produktbeschreibung
Universelle Bohr-Fräsmaschinen mit digitaler Positionsanzeige DRO 5 und Maschinenunterbau aus Guss. MB 4PV mit elektronisch stufenlos regelbarem Antrieb
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts-/Linkslauf
- Automatischer Pinolenvorschub mit manuellem Feinvorschub
- Motorische Positionierung der Z-Achse
- Motorischer Tischvorschub der X-Achse
- Kühlmitteleinrichtung
- Maschinenlampe
- Getriebekopf ± 60° schwenkbar
- Nachstellbare Keilleisten
- Massive Schwalbenschwanzführung der Säule, handgeschabt, für höchste Stabilität und größtmögliche Präzision
- Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
- Bohrtiefenanschlag
- Digitale Positionsanzeige DRO 5
- Bohren / Gewindeschneidfunktion
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbare Keilleisten
- Massiver Maschinenunterbau aus Guss mit Spänerinne
MB 4P:
- Zweistufiger Qualitäts-Industrie-Elektromotor
- Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
MB 4PV:
- Einstufiger Qualitäts-Industrie-Elektromotor
- Großer Drehzahlbereich von 60 - 2.760 min-1 durch 2 stufenlos regelbare Geschwindigkeiten
Lieferumfang:
- Maschinenunterbau
- Morsekonus MK 3
- Adapter MK 3 - MK 4
- Anzugsstange M 16
- Bedienwerkzeug
Technische Daten:
| Länge: | 1600 mm |
| Breite/Tiefe: | 930 mm |
| Höhe: | 2110 mm |
| Gewicht : | 495 kg |
| Messerkopfgröße max.: | 63 mm |
| Schaftfräsergröße max.: | 26 mm |
| Bohrleistung Stahl (S235JR): | 24 mm |
| Dauerbohrleistung Stahl (S235JR): | 20 mm |
| Gesamt Anschlusswert: | 1,5 kW |
| Anschlussspannung: | 230 V |
| Phase(n): | 1 Ph |
| Stromart: | AC |
| Netzfrequenz: | 50 Hz |
| Länge: | 800 mm |
| Breite: | 240 mm |
| Abstand Vertikalspindel - Frästisch max.: | 420 mm |
| T-Nuten Größe: | 14 mm |
| T-Nuten Anzahl: | 3 |
| T-Nuten Abstand: | 80 mm |
| Norm: | DIN EN 55011 |
| EMV-Klasse: | C2 |
| X-Achse manuell: | 560 mm |
| Y-Achse manuell: | 195 mm |
| Z-Achse manuell: | 350 mm |
| X-Achse automatisch: | 480 mm |
| Ausladung: | 258 mm |
| Spindelaufnahme: | MK 4 |
| Drehzahlbereich: | 60 – 2760 min¯¹ |
| Anzahl der Drehzahlbereiche: | 2 |
| Steuerung der Drehzahlregelung: | elektronisch |
| Anzugsstange: | M 16 |
| Drehbereich Fräskopf Z - X Ebene: | ± 45 ° |
| Pinolendurchmesser: | 75 mm |
| Pinolenhub: | 120 mm |
| Länge: | 1240 mm |
| Breite: | 950 mm |
| Höhe: | 2160 mm |
| Bruttogewicht: | 495 kg |
| Nettogewicht: | 495 kg |
| Versandart: | Spedition |
