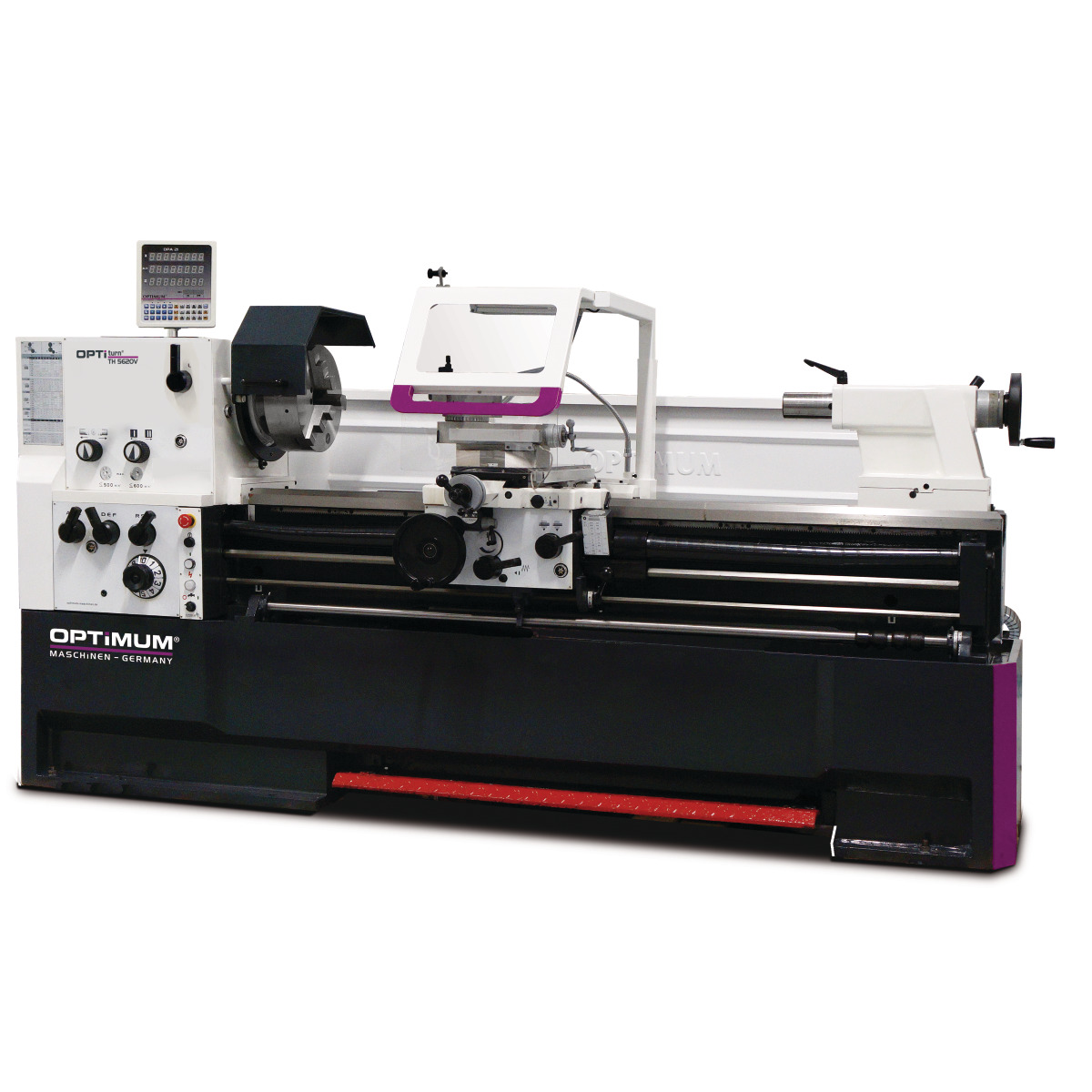

Optimum Leit- und Zugspindeldrehmaschine TH 5620V
Schwere Leit- und Zugspindeldrehmaschine, die sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit auszeichnen. Mit Siemens Inverter-Vario-Antrieb
EUR 32.295,00
inkl. 19 % USt zzgl. Versandkosten
- ab 70,00 € Versandkostenfrei -Art.Nr. 3462175
Gewicht 2.560,00 KG
Sofort versandfähig
Lieferzeit 3-4 Werktage
Bei interesse auf den blauen Bereich klicken
Optimum Leit- und Zugspindeldrehmaschine TH 5620V
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
- Zwei Getriebestufen
- Spindelbohrung / Stangendurchlass Ø 105 mm

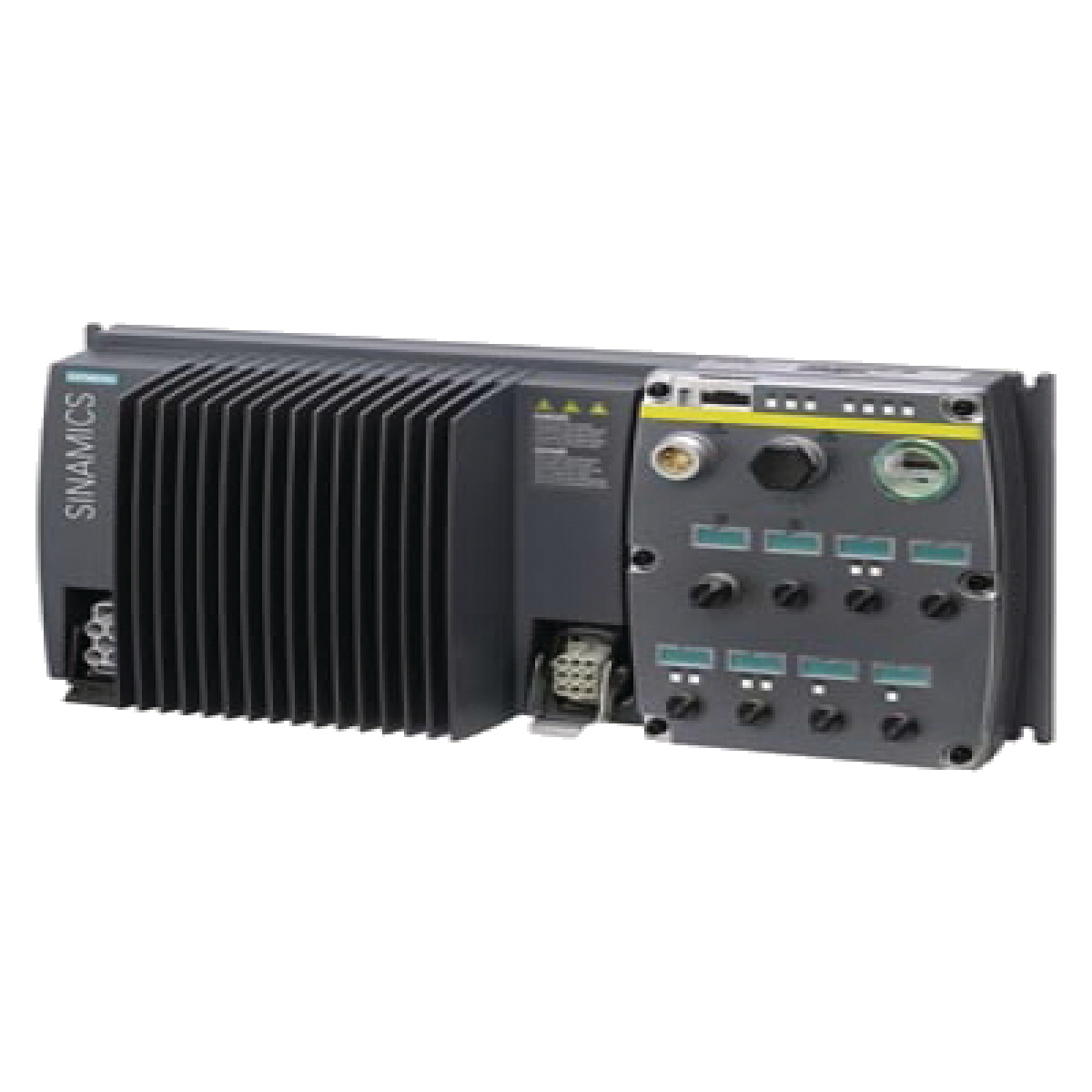

- Siemens Sinamics Frequenzumrichter / Safety Integrated
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Getrieberäder leichtgängig, gehärtet, geschliffen und mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
- Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
- Not-Halt Einrichtung mit Fußbetätigung
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm. Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- LED Maschinenlampe im Späneschutz
- Energiekette für schonende Leitungs- und Schlauchführung
- Skala der Gewindeuhr einstellbar
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten !

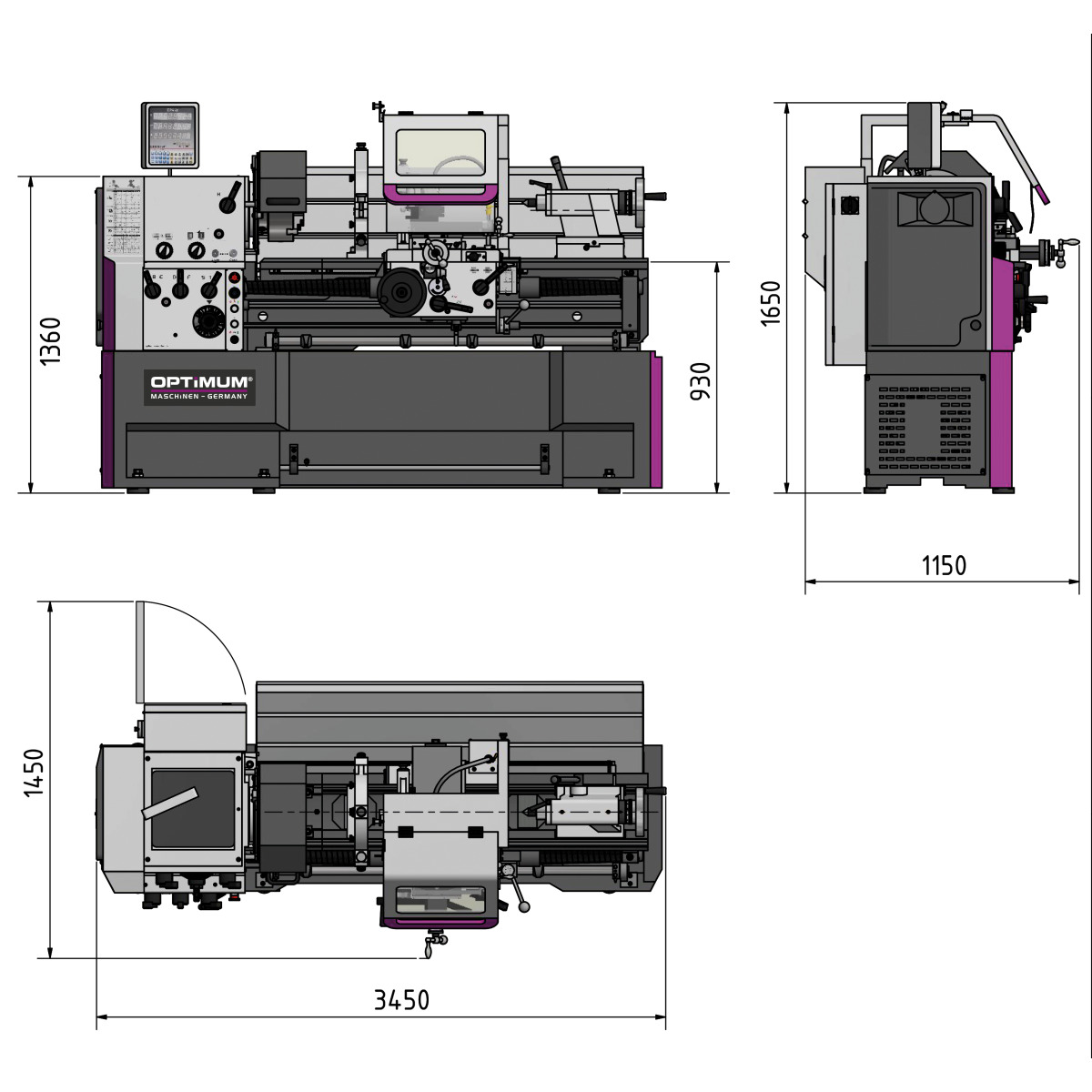

| Abmessungen und Gewichte | Länge (Produkt) ca. | 3450 | mm |
| Abmessungen und Gewichte | Breite/Tiefe (Produkt) ca. | 1150 | mm |
| Abmessungen und Gewichte | Höhe (Produkt) ca. | 1650 | mm |
| Abmessungen und Gewichte | Gewicht (Netto) ca. | 2560 | kg |
| Arbeitsbereiche | Spitzenhöhe | 280 | mm |
| Arbeitsbereiche | Spitzenweite | 1910 | mm |
| Arbeitsbereiche | Umlaufdurchmesser über Maschinenbett | 560 | mm |
| Arbeitsbereiche | 790 | mm | |
| Arbeitsbereiche | Umlaufdurchmesser über Planschlitten | 355 | mm |
| Arbeitsbereiche | Drehlänge in der Bettbrücke | 170 | mm |
| Arbeitsbereiche | Bettbreite | 350 | mm |

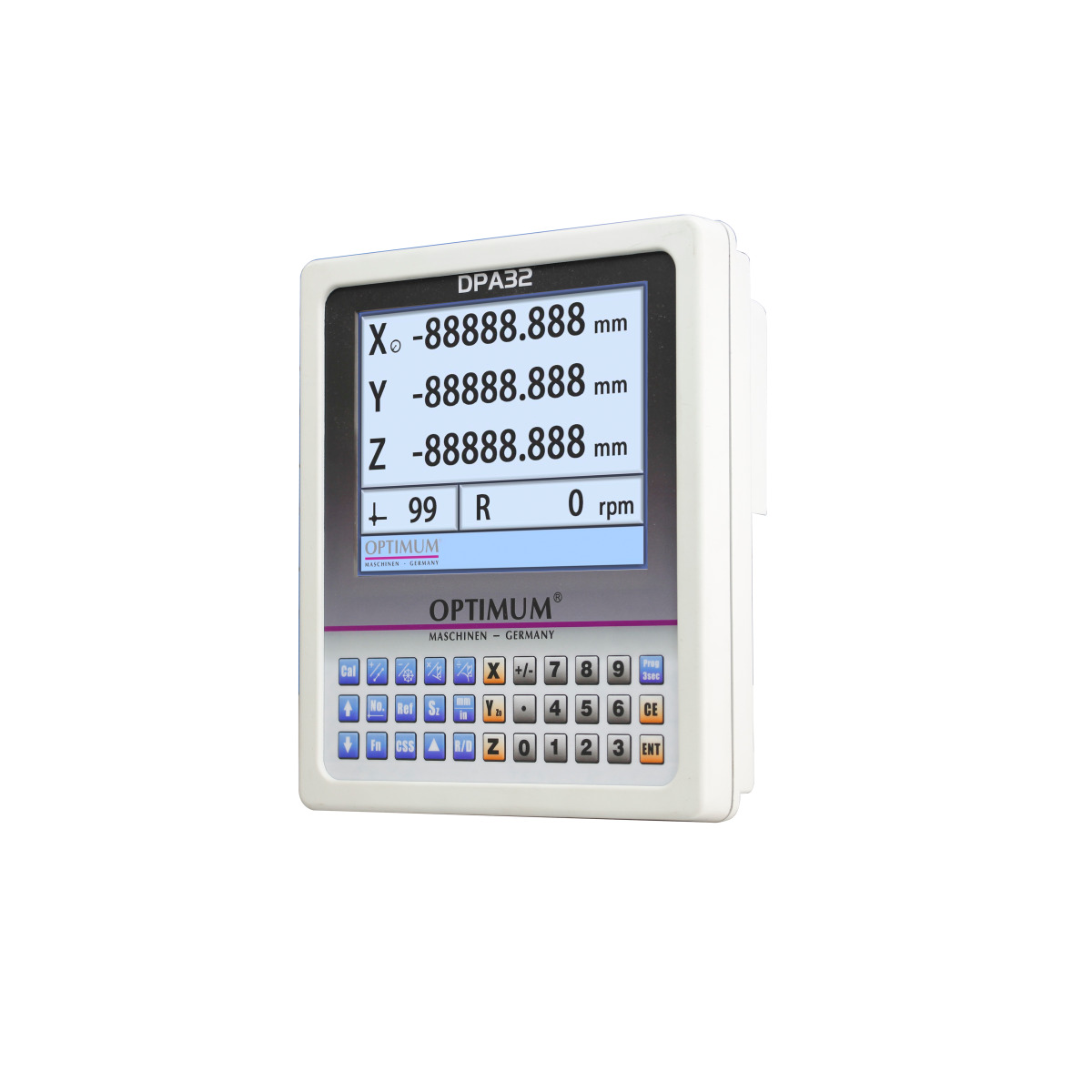

| Ausstattung | Digitale Positionsanzeige | DPA 32 | |
| Drehzahlbereich | Steuerung der Drehzahlregelung | elektronisch regelbar | |
| Drehzahlbereich | Anzahl der Drehzahlbereiche | 2 | |
| Drehzahlbereich | Drehzahlbereich | 25 – 1600 | min¯¹ |
| Elektrische Daten | Abgabeleistung (Motorleistung) | 7,5 | kW |
| Elektrische Daten | Anschlussspannung | 400 | V |
| Elektrische Daten | Netzfrequenz | 50 | Hz |
| Elektrische Daten | Gesamt Anschlusswert | 8.5 | kW |
| Kühlschmiermittelsystem | Kühlschmiermittelsystem Leistung Kühlmittelpumpe | 125 | W |
| Normen und Zulassungen | Norm | DIN EN 55011 | |
| Normen und Zulassungen | EMV-Klasse | C3 | |
| Spindel | Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 8 | |
| Spindel | Stahlhalter | SWH 7-C | |
| Spindel | Spindelbohrung | 105 | mm |
| Spindel | Stahlhalter Aufnahmehöhe max. | 25 | mm |
| Spindel | Spindelkonus | Ø 113 (Kegel 1:20) | mm |
| Reitstock | Reitstockaufnahme | MK 5 | |
| Reitstock | Reitstock Pinolenhub | 180 | mm |
| Reitstock | Reitstock Pinolendurchmesser | 75 | mm |
| Steigungen | Steigung Metrisch | 0.1 - 14 | mm/U |
| Steigungen | Anzahl der Steigungen Metrisch | 47 | |
| Steigungen | Steigung Zoll | 112 - 2 | Gg/1" |
| Steigungen | Anzahl der Steigungen Zoll | 60 | |
| Steigungen | Steigung Diametral Pitch | 4 – 112 | DPI |
| Steigungen | Anzahl der Steigungen Diametral Pitch | 50 | |
| Steigungen | Steigung Modulgewinde | 0.1 - 7 | mm/U |
| Steigungen | Anzahl der Steigungen Modulgewinde | 34 | |
| Verfahrweg | Verfahrweg Oberschlitten | 130 | mm |
| Verfahrweg | Verfahrweg Planschlitten | 316 | mm |
| Verfahrweg | Verfahrweg Bettschlitten | 1710 | mm |
| Vorschub | Vorschubbereich längs | 0.031 - 1.7 | mm/U |
| Vorschub | Anzahl der Vorschübe längs | 42 | |
| Vorschub | Vorschubbereich plan | 0.014 - 0.784 | mm/U |
| Vorschub | Anzahl der Vorschübe plan | 42 | |
| Produktinformationen EU 2023/2854 | Art der generierten Daten | Nutzungsdaten | |
| Produktinformationen EU 2023/2854 | Format der generierten Daten | Gängige, maschinenlesbare Formate wie z.B. JSON | |
| Produktinformationen EU 2023/2854 | Datenmenge | Bis zu 5 MB | |
| Produktinformationen EU 2023/2854 | Datengenerierung kontinuierlich in Echtzeit | Ja | |
| Produktinformationen EU 2023/2854 | Datenspeicherort | Auf dem Gerät | |
| Produktinformationen EU 2023/2854 | Datenzugriff | Über physische Schnittstellen | |
| Produktinformationen EU 2023/2854 | Weitere Informationen | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
Lieferumfang
- Feststehende Lünette Durchlass Ø 19 - Ø 165 mm
- Mitlaufende Lünette Durchlass Ø 16 - Ø 95 mm
- LED-Maschinenleuchte
- Adapter Ø 113 mm-MK5
- Nicht mitlaufende Zentrierspitze MK5
- Nicht mitlaufende, jedoch temperaturbeständige Zentrierspitze MK5

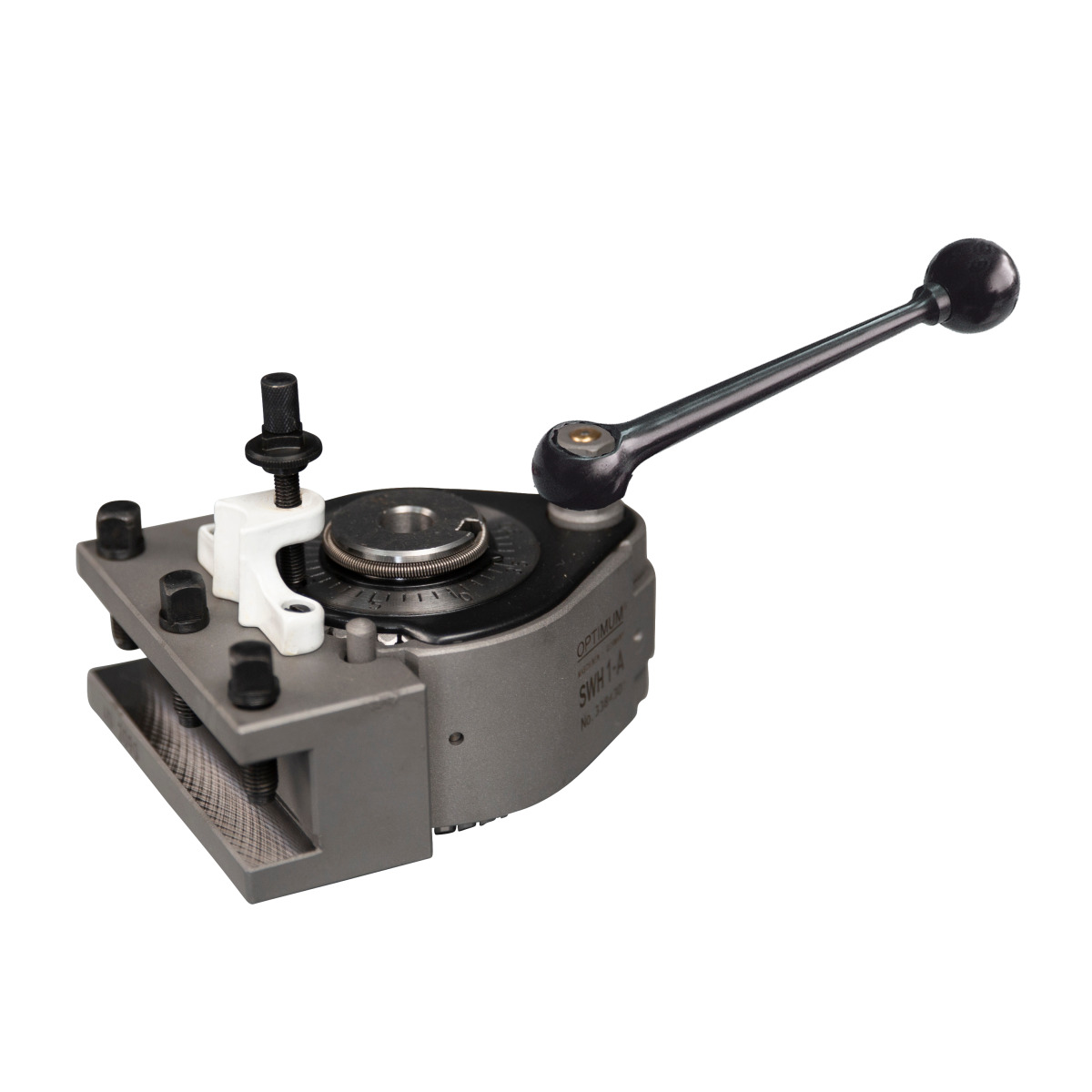

- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter 32 x 150 Typ D für Vierkantmeißel 25 mm
- Gewindeuhr
- Zahnräder für Gewindeschneiduhr (metrisch)
- Wechselzahnräder-Satz
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
