Optimum Leit- und Zugspindeldrehmaschine TH 5620D

  • Optimum Leit- und Zugspindeldrehmaschine TH 5620D
Optimum Leit- und Zugspindeldrehmaschine TH 5620D
Preis EUR 25.995,00
inkl. 19 % USt
Versandkosten zzgl. Versandkosten
Gewicht 2.560,00 KG
Lieferzeit 3-4 Werktage Sofort versandfähig
Bewertung(en)

0 Bewertung(en)

Bewertung schreiben
Art.Nr. 3462170



Produktbeschreibung

  • Gehärtete und geschliffene Z-Achsen Führungsbahn
  • Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
  • Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
  • Leitspindelabdeckung
  • Präzise gearbeiteter Schlitten
  • Alle Führungen durch Keilleisten nachstellbar
  • Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
  • Zweikanalige Sicherheitselektronik
  • Zentralschmierung im Bettschlitten
  • Verstellbereich Oberschlitten ± 90°
  • Hauptspindel im Ölbad laufend
  • Wellen und Räder im Ölbad laufend
  • Getrieberäder leichtgängig, gehärtet, geschliffen und mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
  • Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
  • Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
  • Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
  • Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
  • Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
  • Geschlossene Bauweise des Schnellschalt-Vorschubgetriebes

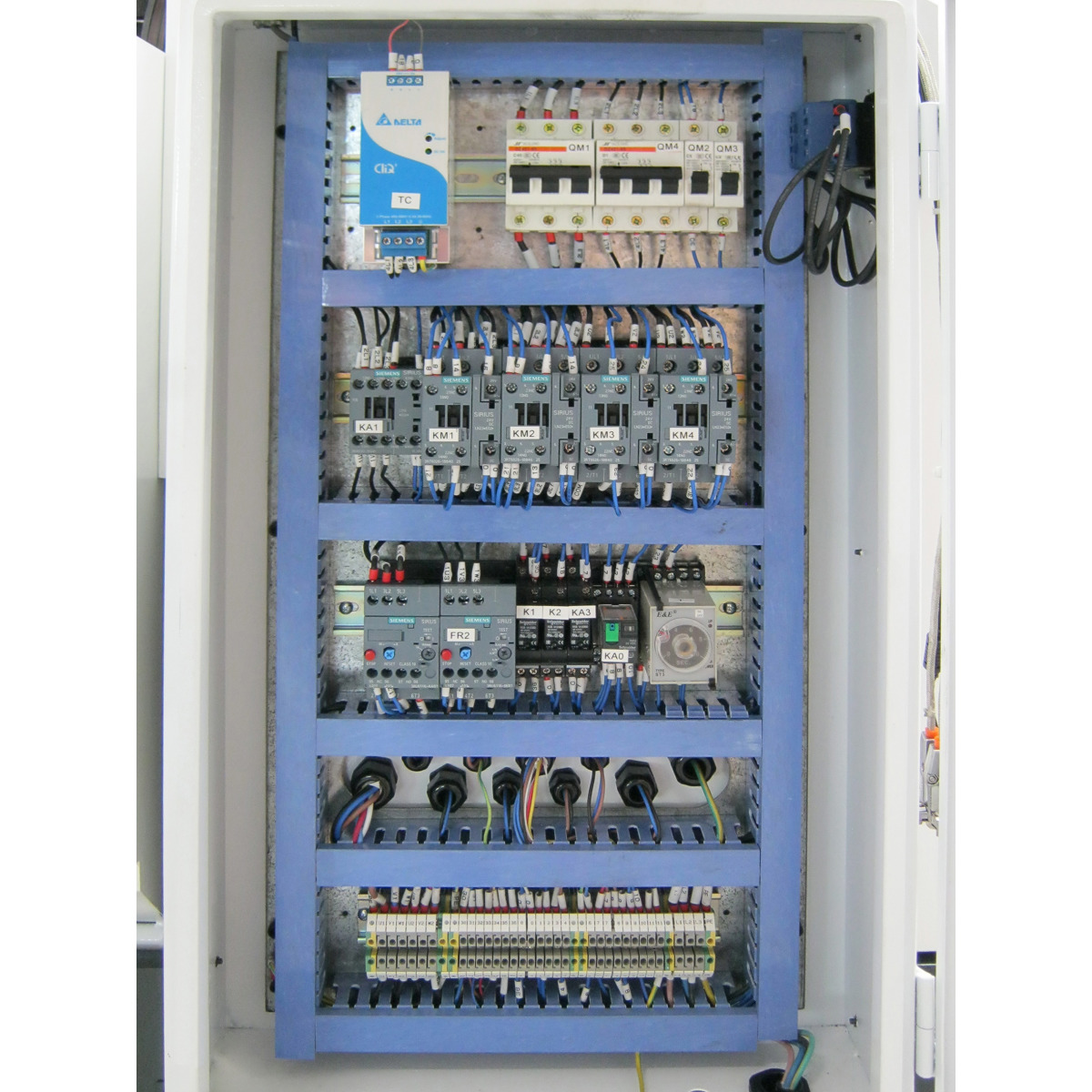

  • Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
  • Not-Halt Einrichtung mit Fußbetätigung
  • Reitstock zum Kegeldrehen ± 10 mm verstellbar
  • Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm. Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
  • Energiekette für schonende Leitungs- und Schlauchführung
  • Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
  • Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
  • Skala der Gewindeuhr einstellbar

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de







Technische Daten !

Abmessungen und GewichteLänge (Produkt) ca.3450mm
Abmessungen und GewichteBreite/Tiefe (Produkt) ca.1150mm
Abmessungen und GewichteHöhe (Produkt) ca.1650mm
Abmessungen und GewichteGewicht (Netto) ca.2560kg
ArbeitsbereicheSpitzenhöhe280mm
ArbeitsbereicheSpitzenweite1910mm
ArbeitsbereicheUmlaufdurchmesser über Maschinenbett560mm
Arbeitsbereiche790mm
ArbeitsbereicheUmlaufdurchmesser über Planschlitten355mm
ArbeitsbereicheDrehlänge in der Bettbrücke170mm
ArbeitsbereicheBettbreite350mm
AusstattungDigitale PositionsanzeigeDPA 31 Plus
DrehzahlbereichAnzahl der Drehzahlbereiche12
DrehzahlbereichDrehzahlbereich25 – 1600min¯¹
Elektrische DatenLeistung Antriebsmotor7,5kW
Elektrische DatenAnschlussspannung400V
Elektrische DatenNetzfrequenz50Hz
Elektrische DatenGesamt Anschlusswert8,5kW
KühlschmiermittelsystemKühlschmiermittelsystem Leistung Kühlmittelpumpe125W
SpindelSpindelaufnahmeCamlock DIN ISO 702-2 Nr. 8
SpindelSpindelbohrung80mm
SpindelStahlhalter Aufnahmehöhe max.25mm
SpindelSpindelkonusMK 7
ReitstockReitstockaufnahmeMK 5
ReitstockReitstock Pinolenhub180mm
ReitstockReitstock Pinolendurchmesser75mm
SteigungenSteigung Metrisch0,2 – 14mm/U
SteigungenAnzahl der Steigungen Metrisch47
SteigungenSteigung Zoll112 – 2Gg/1"
SteigungenAnzahl der Steigungen Zoll60
SteigungenSteigung Diametral Pitch4 – 112DPI
SteigungenAnzahl der Steigungen Diametral Pitch50
SteigungenSteigung Modulgewinde0,1 – 7mm/U
SteigungenAnzahl der Steigungen Modulgewinde34
VerfahrwegVerfahrweg Oberschlitten130mm
VerfahrwegVerfahrweg Planschlitten316mm
VerfahrwegVerfahrweg Bettschlitten1710mm
VorschubVorschubbereich längs0,059 – 1,646mm/U
VorschubAnzahl der Vorschübe längs35
VorschubVorschubbereich plan0,020 – 0,573mm/U
VorschubAnzahl der Vorschübe plan35



Lieferumfang

  • Feststehende Lünette Durchlass max. Ø 165 mm
  • Mitlaufende Lünette Durchlass max. Ø 95 mm

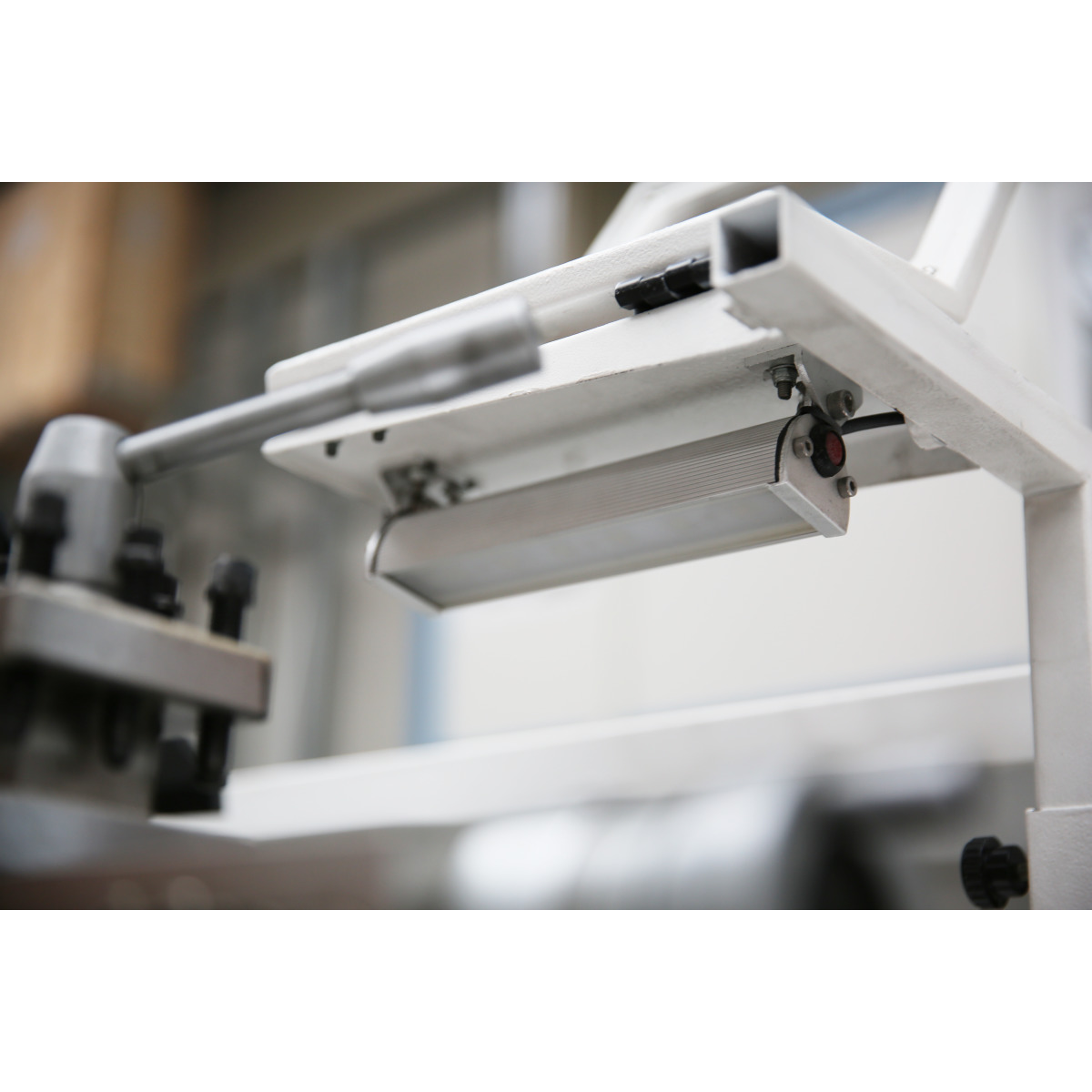

  • LED-Maschinenleuchte
  • TH 5615D-TH 5630D: Reduzierhülse MK 7/MK 5
  • TH 5620V: Reduzierhülse Ø 113 mm / MK 5
  • Feste Zentrierspitze MK 5
  • Feste und mitlaufende Zentrierspitze MK 5

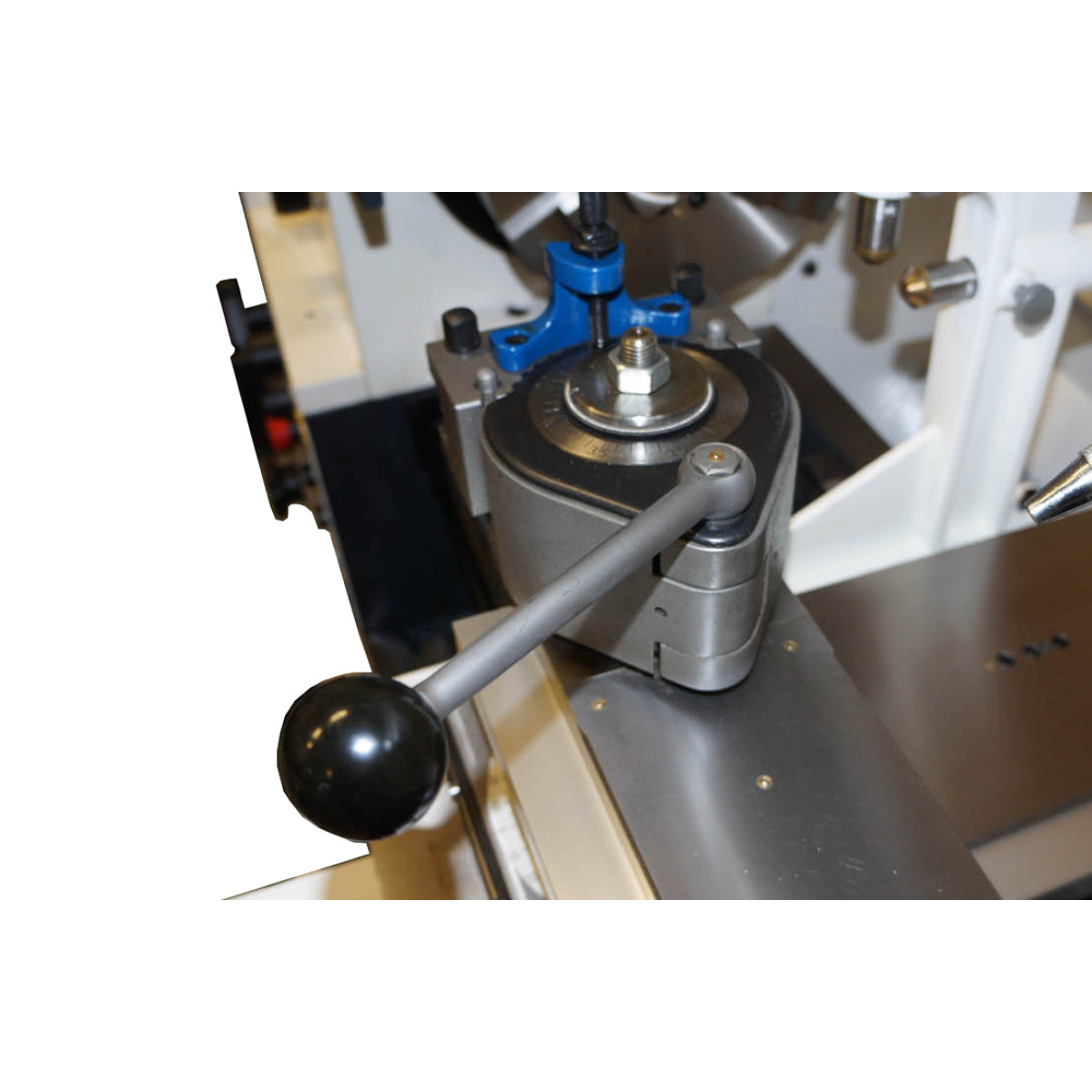

  • Schnellwechsel-Stahlhalter 7-C
  • Stahlhalter 32 x 150 Typ D für Vierkantmeißel
  • Gewindeuhr
  • Maschinenerstbefüllung mit Qualitätsöl
  • Wechselräder-Satz
  • Bedienwerkzeug

Drehfutter nicht vergessen!
