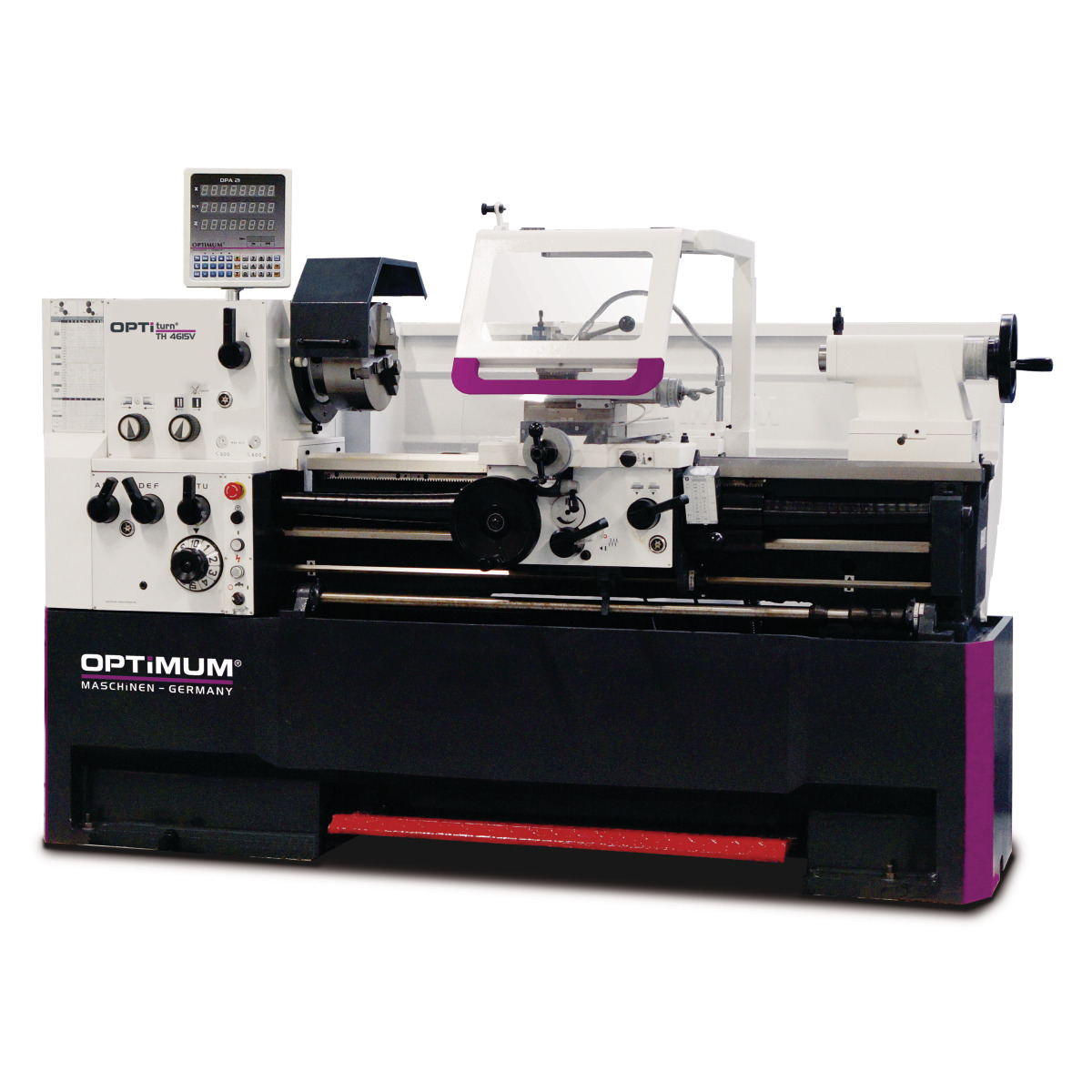

Optimum Leit- und Zugspindeldrehmaschine TH 4615V

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
• Wellen, Räder und Hauptspindel im Ölbad laufend
• Leitspindelabdeckung
• Präzise gearbeiteter Schlitten
• Alle Führungen durch Keilleisten nachstellbar
• Mechanische Längsvorschübeabschaltung des Bettschlittens mit vier einstellbaren Exzentern
• Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
• Zweikanalige Sicherheitselektronik
• Zentralschmierung im Bettschlitten
• Verstellbereich Oberschlitten ± 90°
• Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Groß dimensionierter Spanschutz mit integrierter LED - Maschinenlampe
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
• Schnellschalt-Vorschubgetriebe in geschlossener Bauweise, Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
• Skala der Gewindeuhr einstellbar
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
• Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
• Leitungsführung über Energiekette
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• Not-Halt Einrichtung mit Fußbetätigung

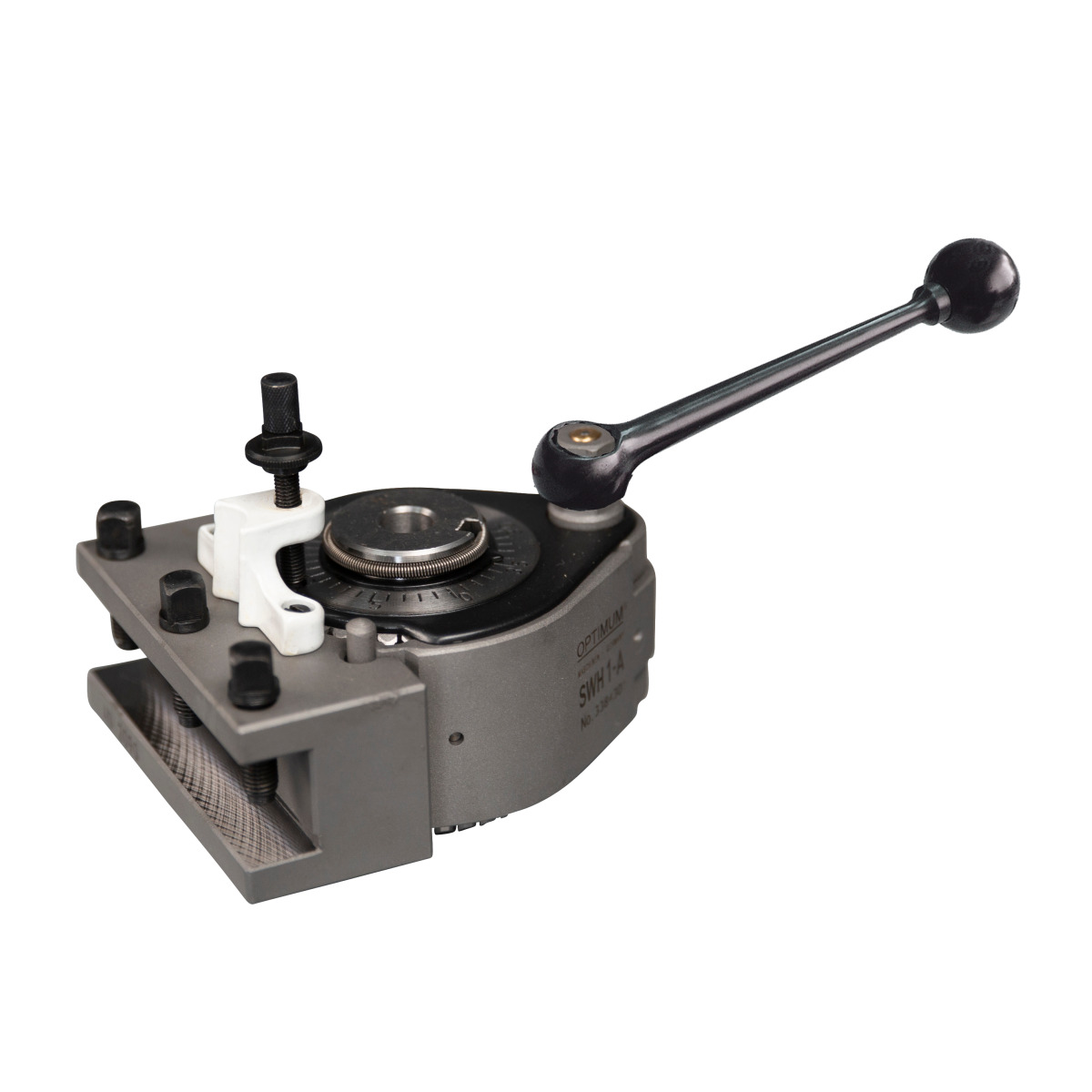

• Schnellwechsel-Stahlhalter 5-B im Lieferumfang
• Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm im Lieferumfang
•
  Hersteller
  Optimum Maschinen Germany GmbH
  Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
  info@optimum-maschinen.de







  Technische Daten !

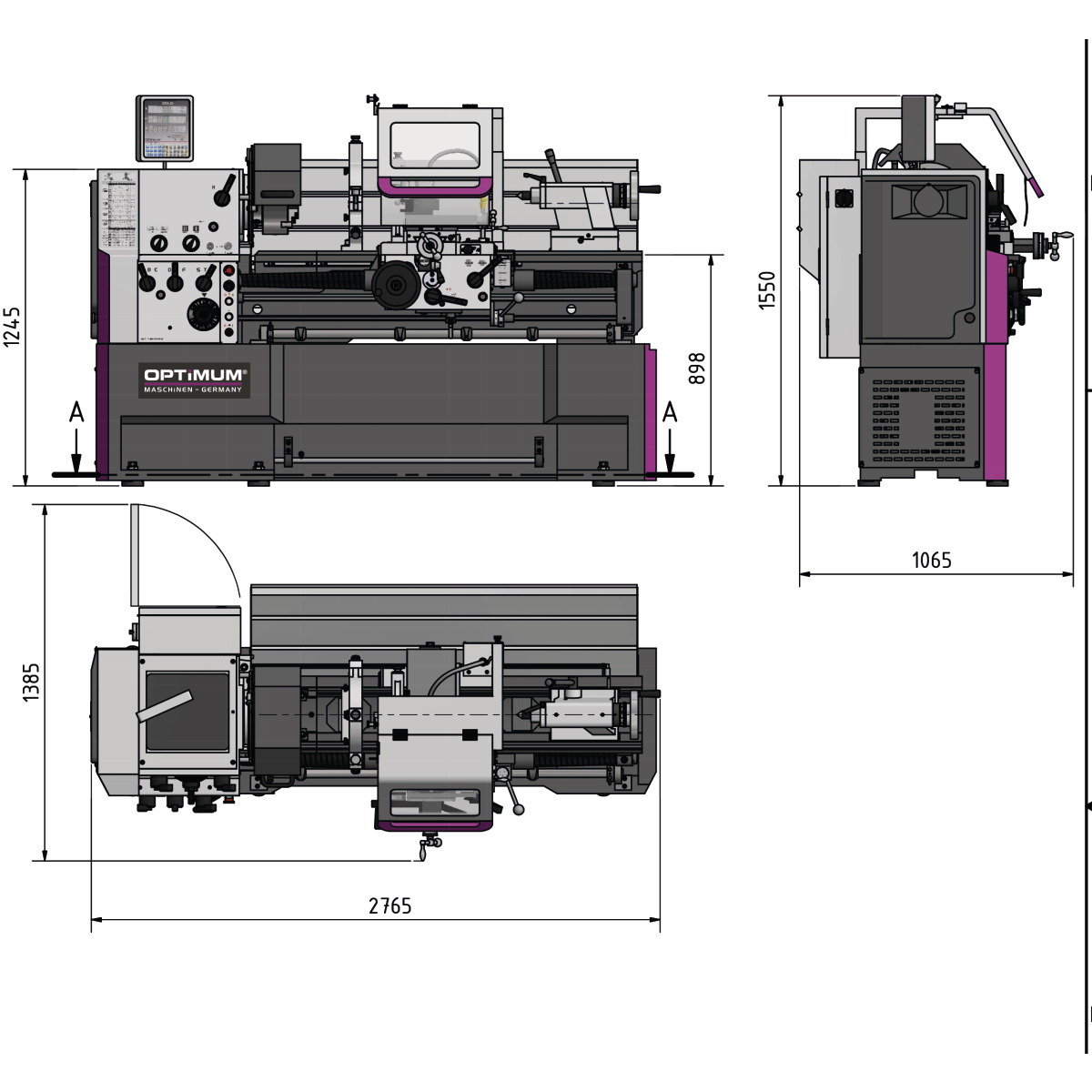

  Abmessungen und Gewichte	Länge (Produkt) ca.	2765	mm
  Abmessungen und Gewichte	Breite/Tiefe (Produkt) ca.	1065	mm
  Abmessungen und Gewichte	Höhe (Produkt) ca.	1550	mm
  Abmessungen und Gewichte	Gewicht (Netto) ca.	2020	kg
  Arbeitsbereiche	Spitzenhöhe	230	mm
  Arbeitsbereiche	Spitzenweite	1560	mm
  Arbeitsbereiche	Umlaufdurchmesser über Maschinenbett	460	mm
  Arbeitsbereiche	690	mm
  Arbeitsbereiche	Umlaufdurchmesser über Planschlitten	270	mm
  Arbeitsbereiche	Drehlänge in der Bettbrücke	240	mm
  Arbeitsbereiche	Bettbreite	300	mm

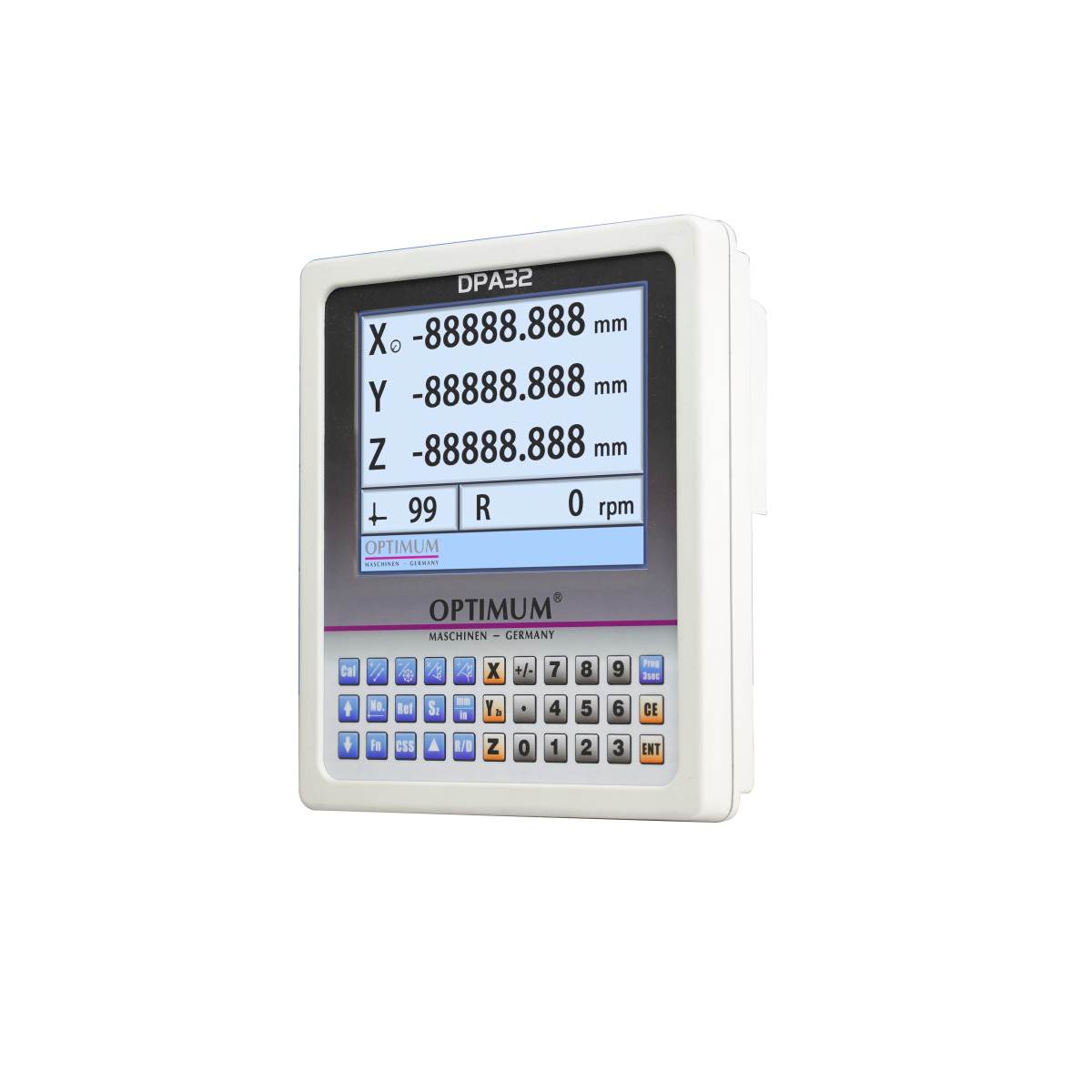

  Ausstattung	Digitale Positionsanzeige	DPA 32

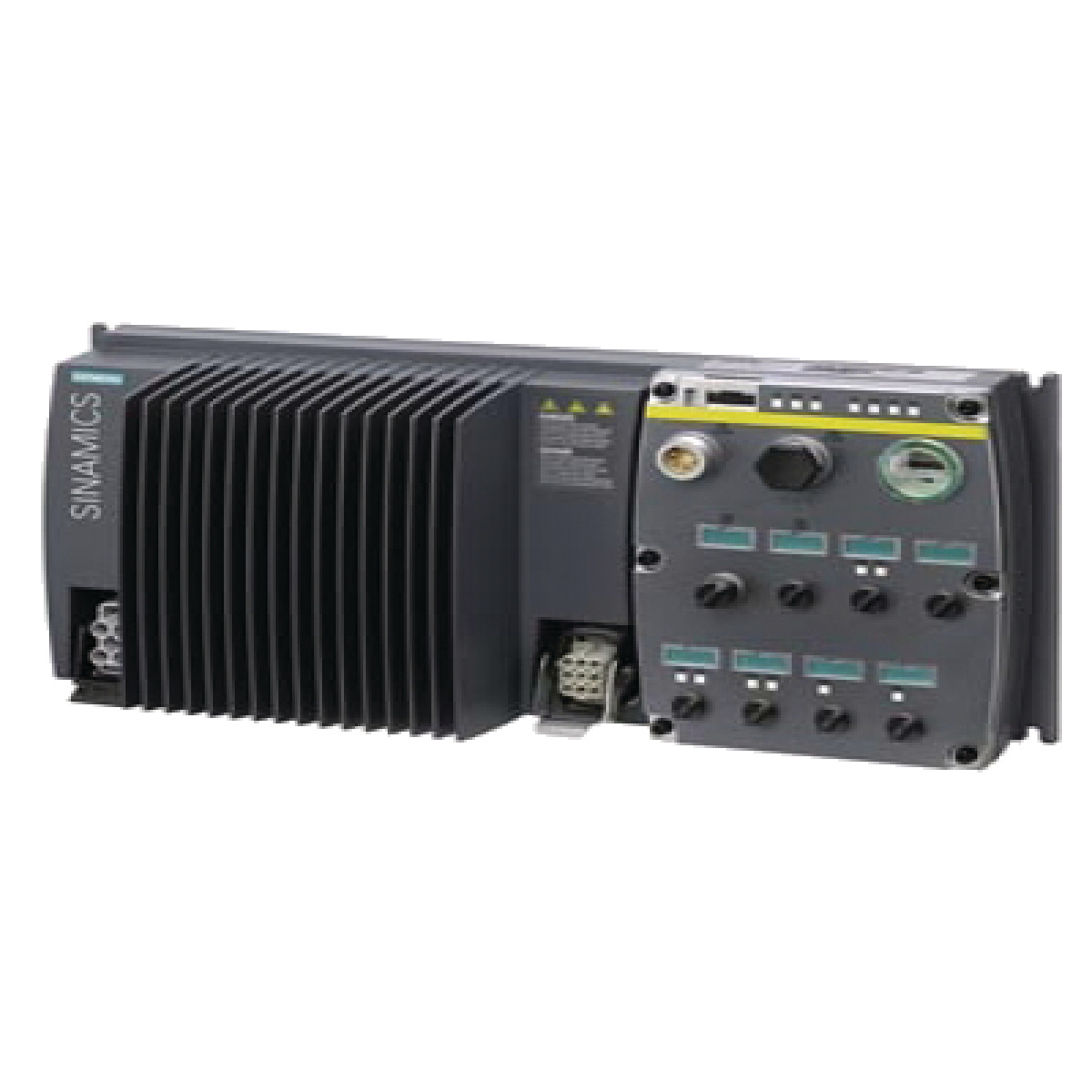

  Drehzahlbereich	Steuerung der Drehzahlregelung	elektronisch regelbar
  Drehzahlbereich	Anzahl der Drehzahlbereiche	2
  Drehzahlbereich	Drehzahlbereich	30 – 2000	min¯¹
  Elektrische Daten	Leistung Antriebsmotor	7,5	kW
  Elektrische Daten	Anschlussspannung	400	V
  Elektrische Daten	Netzfrequenz	50	Hz
  Elektrische Daten	Gesamt Anschlusswert	8,5	kW
  Kühlschmiermittelsystem	Kühlschmiermittelsystem Leistung Kühlmittelpumpe	125	W
  Normen und Zulassungen	Norm	DIN EN 55011
  Normen und Zulassungen	EMV-Klasse	C3
  Spindel	Spindelaufnahme	Camlock DIN ISO 702-2 Nr. 8
  Spindel	Spindelbohrung	80	mm
  Spindel	Stahlhalter Aufnahmehöhe max.	25	mm
  Spindel	Spindelkonus	MK 7
  Reitstock	Reitstockaufnahme	MK 4
  Reitstock	Reitstock Pinolenhub	130	mm
  Reitstock	Reitstock Pinolendurchmesser	60	mm
  Steigungen	Steigung Metrisch	0,1 – 14	mm/U
  Steigungen	Anzahl der Steigungen Metrisch	41
  Steigungen	Steigung Zoll	112 – 2	Gg/1"
  Steigungen	Anzahl der Steigungen Zoll	41
  Steigungen	Steigung Diametral Pitch	4 – 112	DPI
  Steigungen	Anzahl der Steigungen Diametral Pitch	50
  Steigungen	Steigung Modulgewinde	0,1 – 7	mm/U
  Steigungen	Anzahl der Steigungen Modulgewinde	34
  Verfahrweg	Verfahrweg Oberschlitten	125	mm
  Verfahrweg	Verfahrweg Planschlitten	285	mm
  Verfahrweg	Verfahrweg Bettschlitten	1305	mm
  Vorschub	Vorschubbereich längs	0,031 – 1,7	mm/U
  Vorschub	Anzahl der Vorschübe längs	42
  Vorschub	Vorschubbereich plan	0,014 – 0,784	mm/U
  Vorschub	Anzahl der Vorschübe plan	42




  Lieferumfang


  • Feststehende Lünette Durchlass Ø 25 - Ø 178 mm
  • Mitlaufende Lünette Durchlass Ø 19 - Ø 114 mm
  • LED-Maschinenleuchte
  • Adapter MK7-MK4
  • Nicht mitlaufende Zentrierspitze MK4
  • Nicht mitlaufende, jedoch temperaturbeständige Zentrierspitze MK4
  • Schnellwechsel-Stahlhalter 5-B
  • Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
  • Gewindeuhr
  • Wechselzahnräder-Satz
  • Maschinenerstbefüllung mit Qualitätsöl
  • Bedienwerkzeug
