Optimum Präzisions-Leit- und Zugspindeldrehmaschine TH 4615D
einzigartig in Präzision und Bedienung. Mit digitaler Positionsanzeige DPA 31 Plus und Schnellwechsel-Stahlhalter
EUR 20.895,00
inkl. 19 % USt zzgl. Versandkosten
- ab 70,00 € Versandkostenfrei -Art.Nr. 3462120
Gewicht 1.810,00 KG
Sofort versandfähig
Lieferzeit 3-4 Werktage
Bei interesse auf den blauen Bereich klicken
Optimum Präzisions-Leit- und Zugspindeldrehmaschine TH 4615D
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
- Wellen, Räder und Hauptspindel im Ölbad laufend
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Mechanische Längsvorschübeabschaltung des Bettschlittens mit vier einstellbaren Exzentern
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar

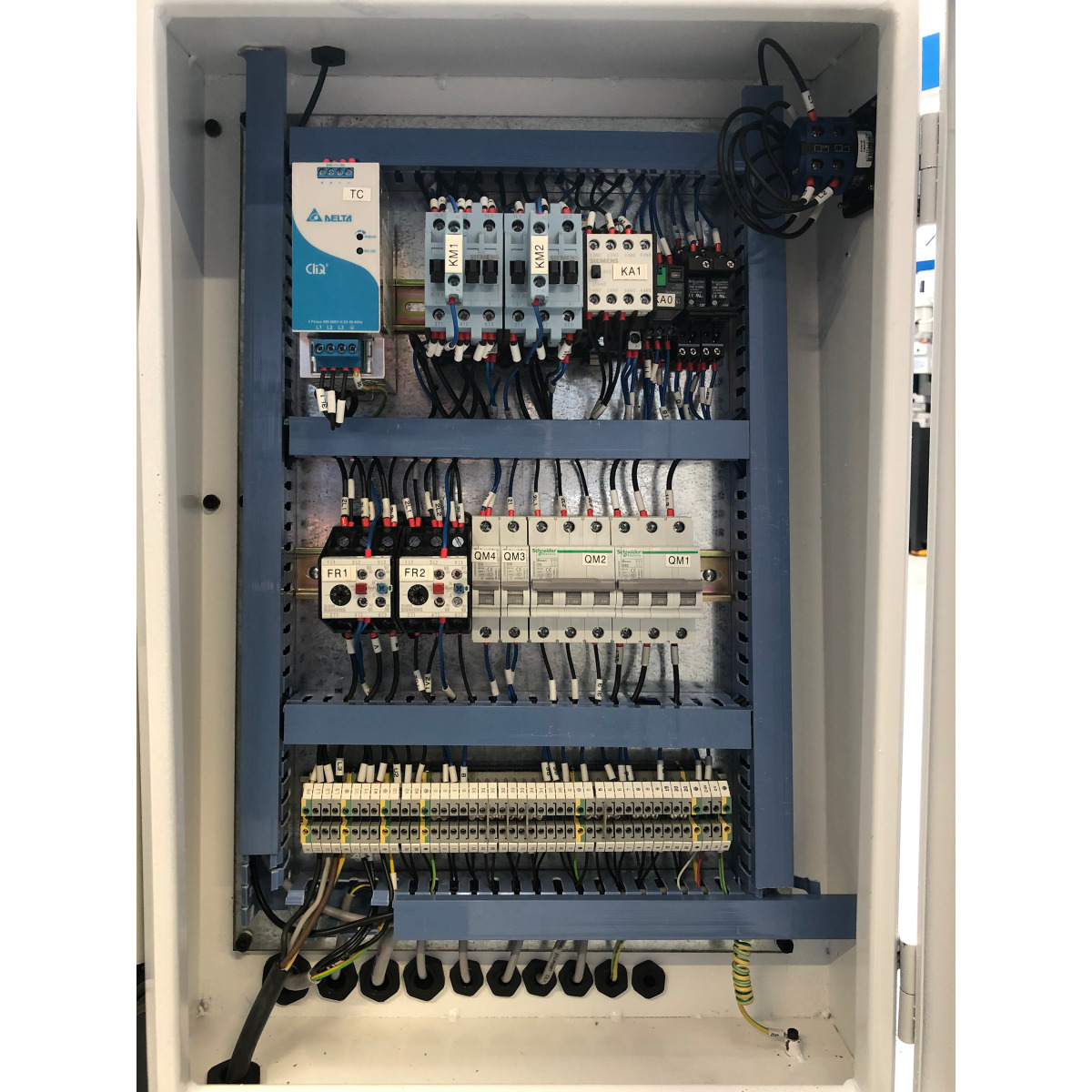

- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Groß dimensionierter Spanschutz mit integrierter LED - Maschinenlampe
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Schnellschalt-Vorschubgetriebe in geschlossener Bauweise, Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
- Skala der Gewindeuhr einstellbar
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
- Leitungsführung über Energiekette
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Not-Halt Einrichtung mit Fußbetätigung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten !
| Abmessungen und Gewichte | Länge (Produkt) ca. | 2765 | mm |
| Abmessungen und Gewichte | Breite/Tiefe (Produkt) ca. | 1065 | mm |
| Abmessungen und Gewichte | Höhe (Produkt) ca. | 1550 | mm |
| Abmessungen und Gewichte | Gewicht (Netto) ca. | 1810 | kg |
| Arbeitsbereiche | Spitzenhöhe | 230 | mm |
| Arbeitsbereiche | Spitzenweite | 1560 | mm |
| Arbeitsbereiche | Umlaufdurchmesser über Maschinenbett | 460 | mm |
| Arbeitsbereiche | 690 | mm | |
| Arbeitsbereiche | Umlaufdurchmesser über Planschlitten | 270 | mm |
| Arbeitsbereiche | Drehlänge in der Bettbrücke | 240 | mm |
| Arbeitsbereiche | Bettbreite | 300 | mm |
| Ausstattung | Digitale Positionsanzeige | DPA 31 Plus | |
| Drehzahlbereich | Anzahl der Drehzahlbereiche | 12 | |
| Drehzahlbereich | Drehzahlbereich | 25 – 2000 | min¯¹ |
| Elektrische Daten | Abgabeleistung (Motorleistung) | 5,5 | kW |
| Elektrische Daten | Anschlussspannung | 400 | V |
| Elektrische Daten | Netzfrequenz | 50 | Hz |
| Elektrische Daten | Gesamt Anschlusswert | 5,8 | kW |
| Kühlschmiermittelsystem | Kühlschmiermittelsystem Leistung Kühlmittelpumpe | 125 | W |
| Spindel | Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 6 | |
| Spindel | Spindelbohrung | 58 | mm |
| Spindel | Stahlhalter Aufnahmehöhe max. | 25 | mm |
| Spindel | Spindelkonus | MK 6 | |
| Reitstock | Reitstockaufnahme | MK 4 | |
| Reitstock | Reitstock Pinolenhub | 130 | mm |
| Reitstock | Reitstock Pinolendurchmesser | 60 | mm |
| Steigungen | Steigung Metrisch | 0,1 – 14 | mm/U |
| Steigungen | Anzahl der Steigungen Metrisch | 41 | |
| Steigungen | Steigung Zoll | 112 – 2 | Gg/1" |
| Steigungen | Anzahl der Steigungen Zoll | 41 | |
| Steigungen | Steigung Diametral Pitch | 4 – 112 | DPI |
| Steigungen | Anzahl der Steigungen Diametral Pitch | 50 | |
| Steigungen | Steigung Modulgewinde | 0,1 – 7 | mm/U |
| Steigungen | Anzahl der Steigungen Modulgewinde | 34 | |
| Verfahrweg | Verfahrweg Oberschlitten | 125 | mm |
| Verfahrweg | Verfahrweg Planschlitten | 285 | mm |
| Verfahrweg | Verfahrweg Bettschlitten | 1305 | mm |
| Vorschub | Vorschubbereich längs | 0,031 – 1,7 | mm/U |
| Vorschub | Anzahl der Vorschübe längs | 42 | |
| Vorschub | Vorschubbereich plan | 0,014 – 0,784 | mm/U |
| Vorschub | Anzahl der Vorschübe plan | 42 |
Lieferumfang
- Feststehende Lünette Durchlass Ø 25 - Ø 178 mm
- Mitlaufende Lünette Durchlass Ø 19 - Ø 114 mm
- LED-Maschinenleuchte
- Adapter MK6-MK4
- Nicht mitlaufende Zentrierspitze MK4
- Nicht mitlaufende, jedoch temperaturbeständige Zentrierspitze MK4
- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
- Gewindeuhr
- Wechselzahnräder-Satz
- Zahnräder für Gewindeschneiduhr (metrisch)
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
