Optimum Leit- und Zugspindeldrehmaschine TH 4210D
Präzise Maschine mit digitaler Positionsanzeige DPA 31Plus - ausgereifte Technik, komplette Ausstattung, leicht bedienbar
EUR 14.495,00
inkl. 19 % USt zzgl. Versandkosten
- ab 70,00 € Versandkostenfrei -Art.Nr. 3462055
Gewicht 1.160,00 KG
Sofort versandfähig
Lieferzeit 3-4 Werktage
Bei interesse auf den blauen Bereich klicken
Optimum Leit- und Zugspindeldrehmaschine TH 4210D
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Hauptspindel im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 - 2 Gewindegange pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z-Achse
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
- Not-Halt Einrichtung mit Fußbetätigung
- Vierfach-Stahlhalter
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten !
| Abmessungen und Gewichte | Länge (Produkt) ca. | 1940 | mm |
| Abmessungen und Gewichte | Breite/Tiefe (Produkt) ca. | 915 | mm |
| Abmessungen und Gewichte | Höhe (Produkt) ca. | 1375 | mm |
| Abmessungen und Gewichte | Gewicht (Netto) ca. | 1162 | kg |
| Arbeitsbereiche | Spitzenhöhe | 210 | mm |
| Arbeitsbereiche | Spitzenweite | 1000 | mm |
| Arbeitsbereiche | Umlaufdurchmesser über Maschinenbett | 420 | mm |
| Arbeitsbereiche | 590 | mm | |
| Arbeitsbereiche | Umlaufdurchmesser über Planschlitten | 250 | mm |
| Arbeitsbereiche | Drehlänge in der Bettbrücke | 260 | mm |
| Arbeitsbereiche | Bettbreite | 250 | mm |
| Ausstattung | Digitale Positionsanzeige | DPA 31 Plus | |
| Drehzahlbereich | Anzahl der Drehzahlbereiche | 16 | |
| Drehzahlbereich | Drehzahlbereich | 45 – 1800 | min-1 |
| Elektrische Daten | Leistung Antriebsmotor | 4,5 | kW |
| Elektrische Daten | Anschlussspannung | 400 | V |
| Elektrische Daten | Netzfrequenz | 50 | Hz |
| Elektrische Daten | Gesamt Anschlusswert | 4,6 | kW |
| Kühlschmiermittelsystem | Kühlschmiermittelsystem Leistung Kühlmittelpumpe | 100 | W |
| Spindel | Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 6 | |
| Spindel | Spindelbohrung | 52 | mm |
| Spindel | Stahlhalter Aufnahmehöhe max. | 20 | mm |
| Spindel | Spindelkonus | MK 6 | |

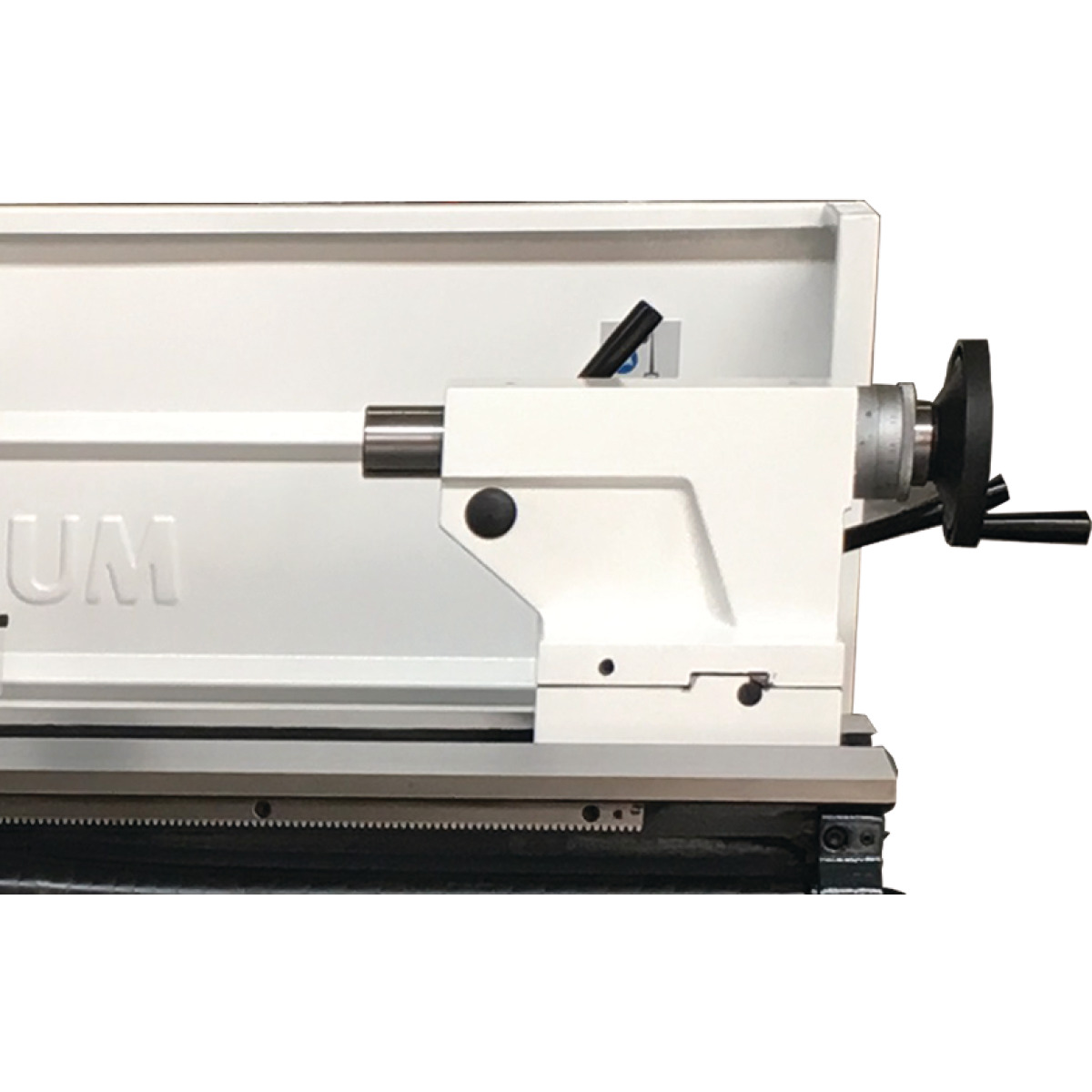

| Reitstock | Reitstockaufnahme | MK 4 | |
| Reitstock | Reitstock Pinolenhub | 120 | mm |
| Reitstock | Reitstock Pinolendurchmesser | 50 | mm |
| Steigungen | Steigung Metrisch | 0,2 – 14 | mm/U |
| Steigungen | Anzahl der Steigungen Metrisch | 39 | |
| Steigungen | Steigung Zoll | 72 – 2 | Gg/1" |
| Steigungen | Anzahl der Steigungen Zoll | 45 | |
| Steigungen | Steigung Diametral Pitch | 8 – 44 | |
| Steigungen | Anzahl der Steigungen Diametral Pitch | 21 | |
| Steigungen | Steigung Modulgewinde | 0,3 – 3,5 | mm/U |
| Steigungen | Anzahl der Steigungen Modulgewinde | 18 | |
| Verfahrweg | Verfahrweg Oberschlitten | 140 | mm |
| Verfahrweg | Verfahrweg Planschlitten | 230 | mm |
| Verfahrweg | Verfahrweg Bettschlitten | 780 | mm |
| Vorschub | Vorschubbereich längs | 0,05 – 1,7 | mm/U |
| Vorschub | Anzahl der Vorschübe längs | 17 | |
| Vorschub | Vorschubbereich plan | 0,025 – 0,85 | mm/U |
| Vorschub | Anzahl der Vorschübe plan | 17 |
Lieferumfang
- Feststehende Lünette Durchlass Ø 15 - 145 mm
- Mitlaufende Lünette Durchlass Ø 10 - 75 mm

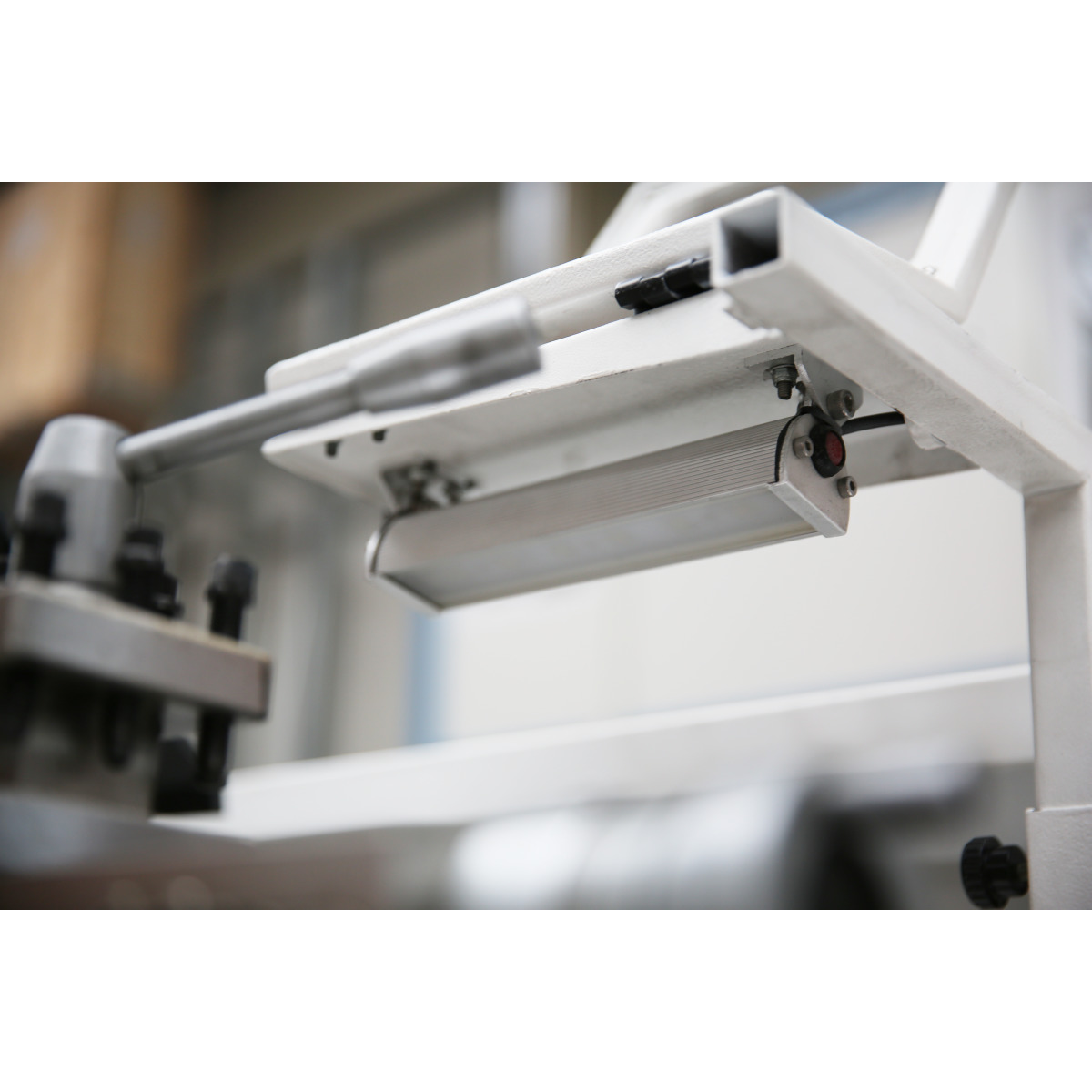

- LED-Maschinenleuchte
- Reduzierhülse MK 6 / MK 4
- Feste Zentrierspitze MK 4
- Wechselräder-Satz
- Positionsanschlag mit Feineinstellung
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
TH 4210/TH 4210D / TH 4215D
- Vierfach-Stahlhalter max. 20 mm
TH 4210V
- Schnellwechsel-Stahlhalter 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel
Drehfutter nicht vergessen!
