Optimum Universalfräsmaschine MT 200
Vielseitigkeit und einfaches Umrüsten - die Universalfräse mit digitaler 3-Achsen-Positionsanzeige für Werkstätten
EUR 31.399,78
inkl. 19 % USt zzgl. Versandkosten
- ab 70,00 € Versandkostenfrei -Art.Nr. 3336120
Gewicht 2.700,00 KG
Sofort versandfähig
Lieferzeit 3-4 Werktage
Bei interesse auf den blauen Bereich klicken

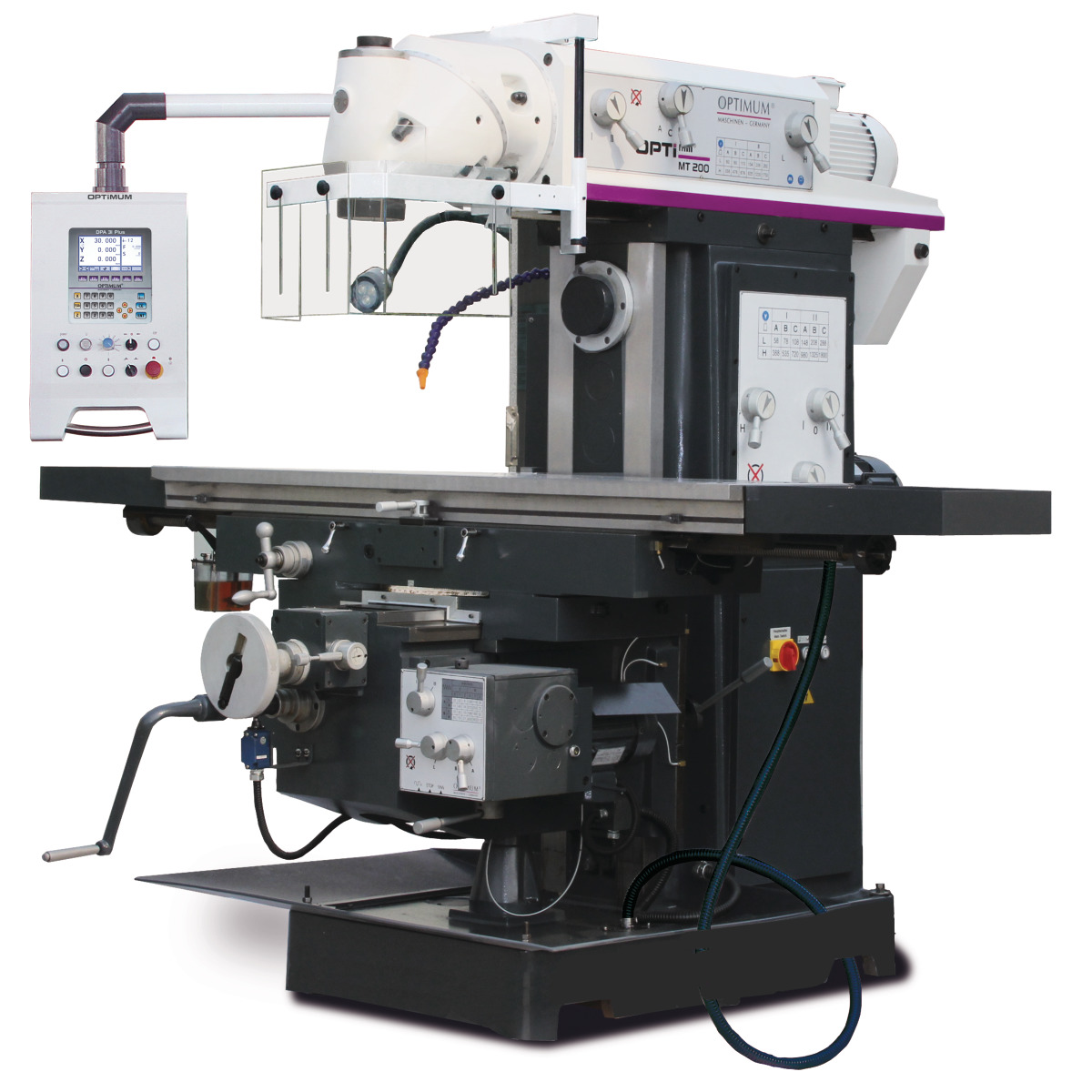

Optimum Universalfräsmaschine MT 200
- Vielseitiger Anwendungsbereich
- Robuster Maschinenaufbau
- Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Alle Führungen gehärtet und durch Keilleisten nachstellbar
- Stabile Flachbettführung in der Y- und Z-Achse
- Zentralschmierung
- Groß dimensionierte entkoppelte Handräder mit Skala
- LED Maschinenlampe
- Kühlmitteleinrichtung
- Einfache Bedienung der Schaltelemente
- Tischvorschub X- und Y-Achse
- Z-Achse mit elektrischer Tischhöhenverstellung
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
- Vertikale und horizontale Fräsposition

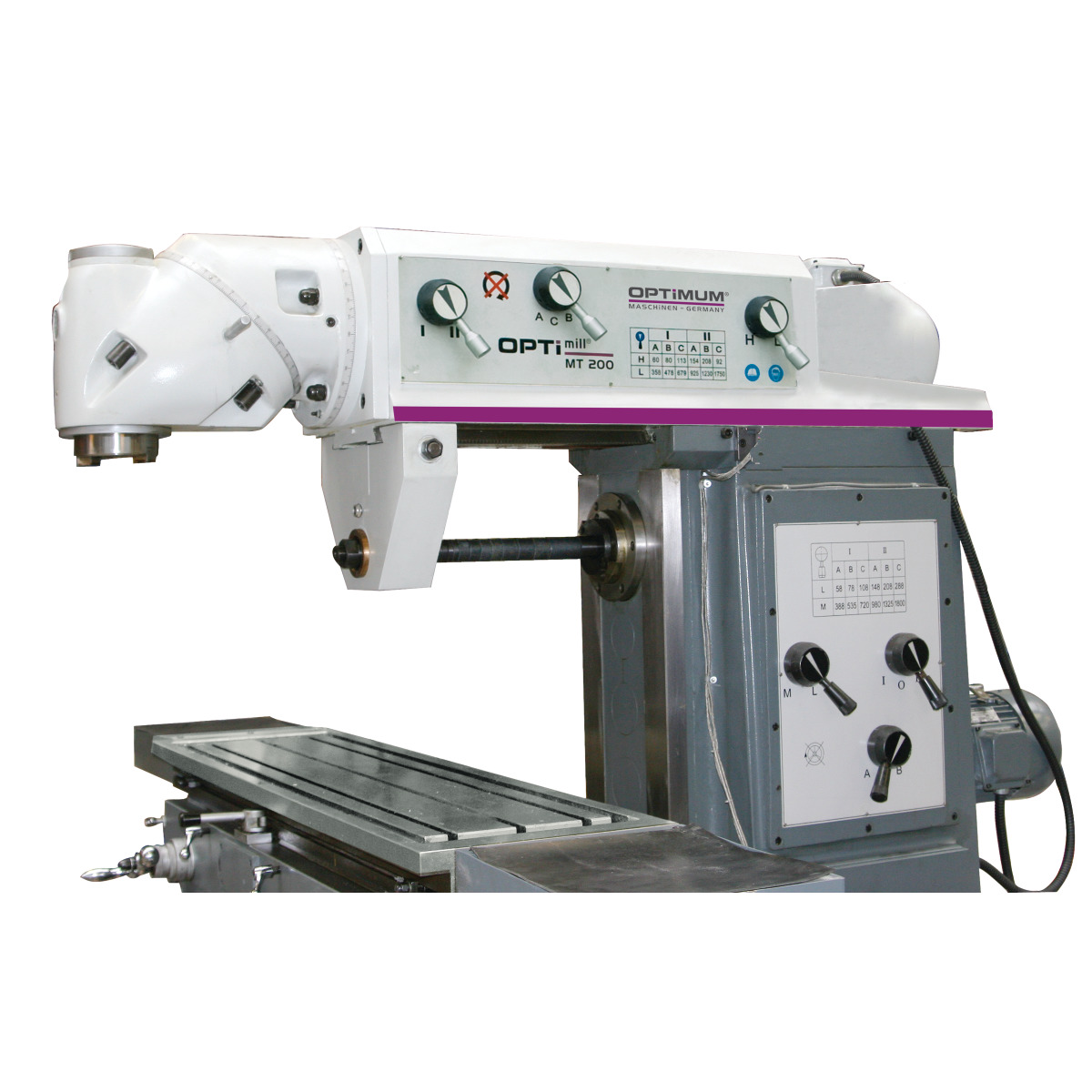

- Fräskopf mit zwei Drehachsen, schwenk- und drehbar in jedem räumlichen Winkel
- Gegenhalter für Horizontalfräsen durch Anbringung an Rückseite stets griffbereit
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Vorschubmotor mit festen Stufen
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten !

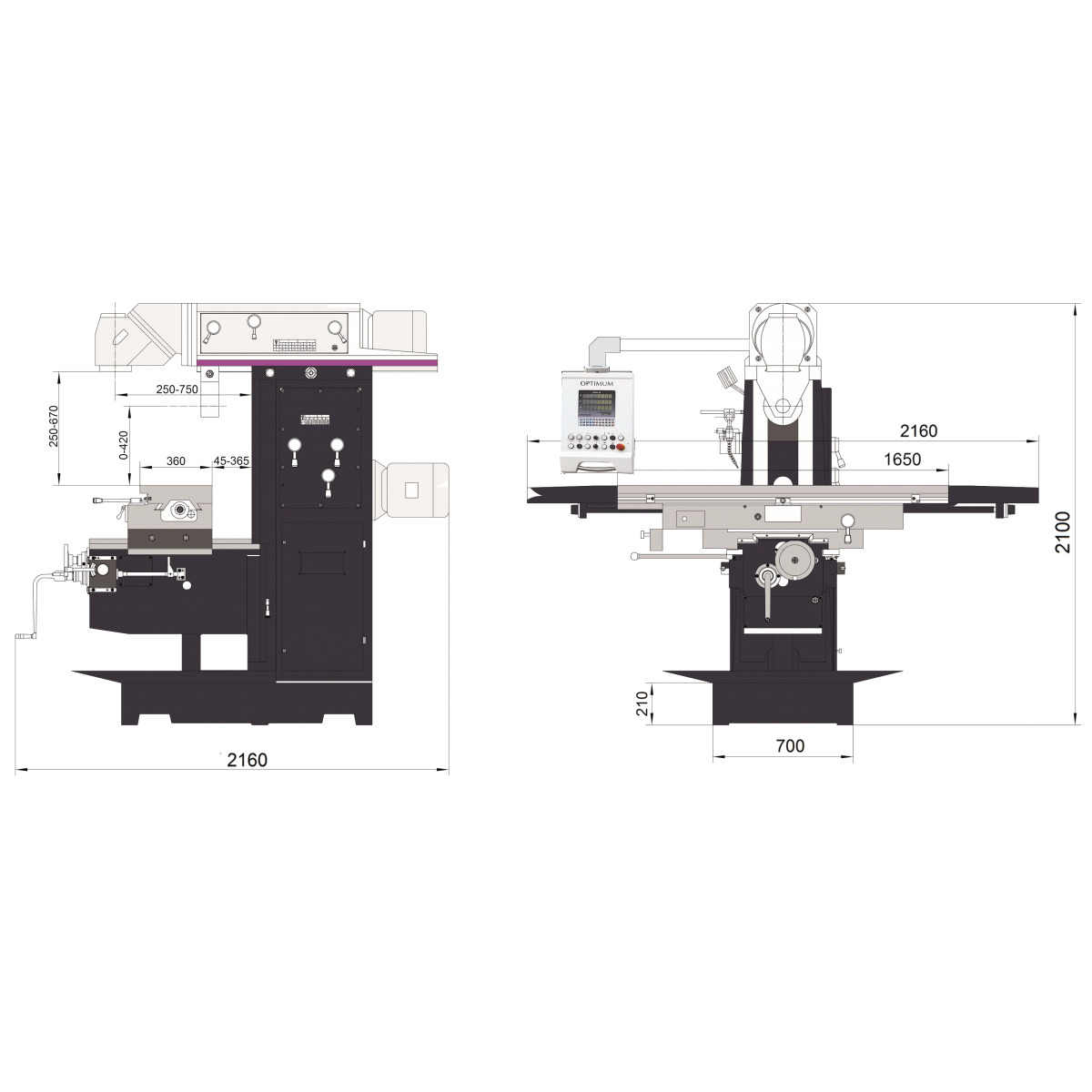

| Abmessungen und Gewichte | Länge (Produkt) ca. | 2160 | mm |
| Abmessungen und Gewichte | Breite/Tiefe (Produkt) ca. | 2160 | mm |
| Abmessungen und Gewichte | Höhe (Produkt) ca. | 2100 | mm |
| Abmessungen und Gewichte | Gewicht (Netto) ca. | 2700 | kg |

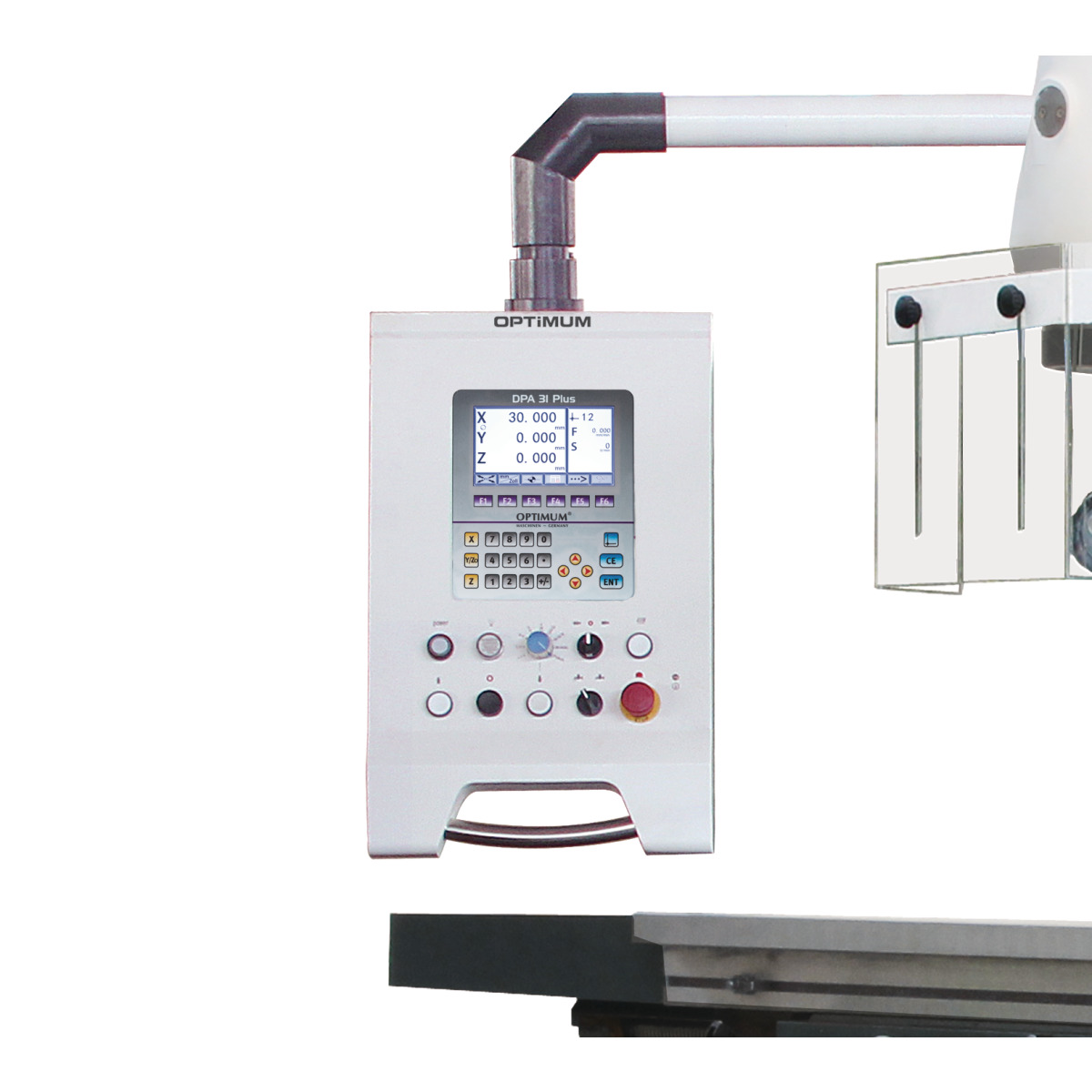

| Ausstattung | Digitale Positionsanzeige | DPA 31 Plus | |
| Bohr-Fräsleistung | Messerkopfgröße max. | 100 | mm |
| Bohr-Fräsleistung | Schaftfräsergröße max. | 20 | mm |
| Eilgang Geschwindigkeit | Eilgang Geschwindigkeit X-Achse | 1290 | mm/min |
| Eilgang Geschwindigkeit | Eilgang Geschwindigkeit Y-Achse | 1290 | mm/min |
| Eilgang Geschwindigkeit | Eilgang Geschwindigkeit Z-Achse | 342 | mm/min |
| Elektrische Daten | Gesamt Anschlusswert | 9,2 | kW |
| Elektrische Daten | Anschlussspannung | 400 | V |
| Elektrische Daten | Netzfrequenz | 50 | Hz |
| Frästisch horizontal | Horizontalfrästisch Länge | 1650 | mm |
| Frästisch horizontal | Horizontalfrästisch Breite | 360 | mm |
| Frästisch horizontal | Abstand Vertikalspindel - Horizontalfrästisch min. | 250 | mm |
| Frästisch horizontal | Abstand Vertikalspindel - Horizontalfrästisch max. | 670 | mm |
| Frästisch horizontal | 14 | mm | |
| Frästisch horizontal | Horizontalfrästisch T-Nuten Anzahl | 3 | |
| Frästisch horizontal | Abstand Horizontalspindel - Horizontalfrästisch min. | 0 | mm |
| Frästisch horizontal | 95 | mm | |
| Frästisch horizontal | Abstand Horizontalspindel - Horizontalfrästisch max. | 400 | mm |
| Frästisch horizontal | Horizontalfrästisch Drehung | 35 | ° |
| Frästisch horizontal | Horizontalfrästisch Traglast max. | 450 | kg |
| Horizontalspindel | Horizontalspindel Spindelaufnahme | ISO 50 DIN 2080 | |
| Horizontalspindel | Horizontalspindel Spindelaufnahme Durchmesser | 22 | mm |
| Horizontalspindel | Horizontalspindel Drehzahlbereich | 58 – 1800 | min¯¹ |
| Horizontalspindel | Horizontalspindel Anzahl der Drehzahlbereiche | 12 | |
| Horizontalspindel | Horizontalspindel Leistung Antriebsmotor | 4 | kW |
| Kühlschmiermittelsystem | 90 | W | |
| Normen und Zulassungen | Norm | DIN EN 55011 | |
| Verfahrweg | Verfahrweg X-Achse manuell | 1290 | mm |
| Verfahrweg | Verfahrweg Y-Achse manuell | 280 | mm |
| Verfahrweg | Verfahrweg Z-Achse manuell | 400 | mm |
| Verfahrweg | Verfahrweg X-Achse automatisch | 1210 | mm |
| Verfahrweg | Verfahrweg Y-Achse automatisch | 200 | mm |
| Verfahrweg | Verfahrweg Z-Achse automatisch | 320 | mm |
| Verfahrweg | Abstand Spindel - Säule min. | 250 | mm |
| Verfahrweg | Abstand Spindel - Säule max. | 750 | mm |
| Vertikalspindel | Vertikalspindel Spindelaufnahme | ISO 50 DIN 2080 | |
| Vertikalspindel | Vertikalspindel Drehbereich Fräskopf X - Y Ebene | 360 | ° |
| Vertikalspindel | Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 360 | ° |
| Vertikalspindel | Vertikalspindel Drehzahlbereich | 60 – 1750 | min¯¹ |
| Vertikalspindel | Vertikalspindel Anzahl der Drehzahlbereiche | 12 | |
| Vertikalspindel | Vertikalspindel Anzugsstange | M24 | |
| Vertikalspindel | Vertikalspindel Leistung Antriebsmotor Normalbetrieb | 4 | kW |
| Vorschub | Vorschub Geschwindigkeitsstufen X-Achse | 8 | Stufen |
| Vorschub | Vorschub Geschwindigkeitsstufen Y-Achse | 8 | Stufen |
| Vorschub | Vorschub Geschwindigkeitsstufen Z-Achse | 8 | Stufen |
| Vorschub Geschwindigkeit | Vorschub Geschwindigkeit X-Achse | 22 – 380 | mm/min |
| Vorschub Geschwindigkeit | Vorschub Geschwindigkeit Y-Achse | 20 – 380 | mm/min |
| Vorschub Geschwindigkeit | Vorschub Geschwindigkeit Z-Achse | 7 – 127 | mm/min |
| Vorschubmotor Antriebsleistung | Vorschub X-Achse Leistung Antriebsmotor Dauerbetrieb S1 | 1,1 | kW |
| Vorschubmotor Antriebsleistung | Vorschub Y-Achse Leistung Antriebsmotor Dauerbetrieb S1 | 1,1 | kW |
| Vorschubmotor Antriebsleistung | Vorschub Z-Achse Leistung Antriebsmotor Dauerbetrieb S1 | 1,1 | kW |
Lieferumfang
- Frässpindel Horizontalfräsen Ø 32 mm
- Frässpindel Horizontalfräsen Ø 27 mm
- Fräsdorn ISO 50
- Fräserspannfutter ISO 50 Ø 4 - Ø 26 mm
- Bedienwerkzeug
