Optimum Bohr-Fräsmaschine MT 50
Universelle Präzisions-Bohr-Fräsmaschine für horizontale und vertikale Fräsarbeiten mit digitaler 3-Achsen-Positionsanzeige DPA 31 Plus
EUR 12.783,97
inkl. 19 % USt zzgl. Versandkosten
- ab 70,00 € Versandkostenfrei -Art.Nr. 3336005
Gewicht 900,00 KG
Sofort versandfähig
Lieferzeit 3-4 Werktage
Bei interesse auf den blauen Bereich klicken

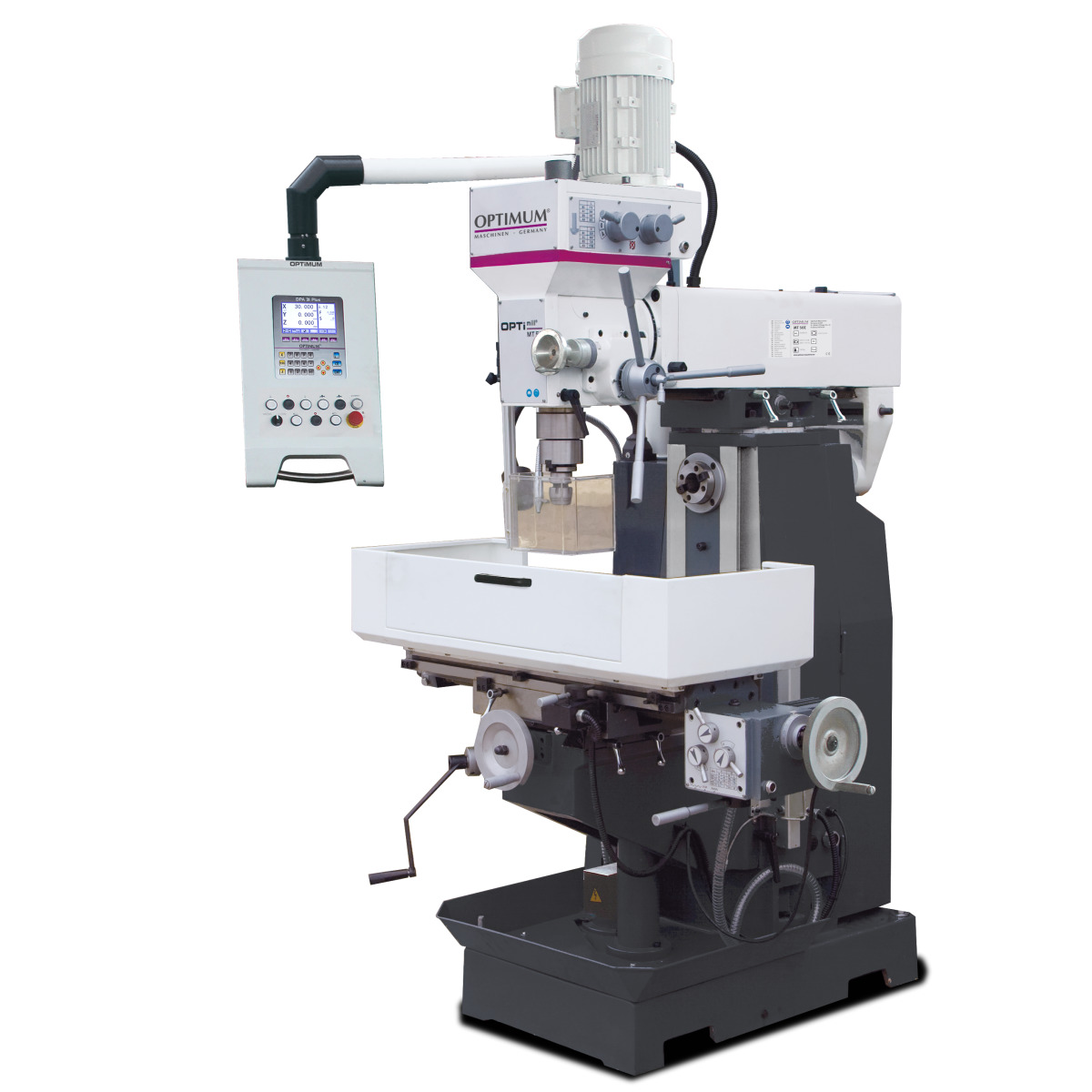

Optimum Bohr-Fräsmaschine MT 50
- Schwere, massive Ausführung aus hochwertigem, vibrationsabsorbierendem Grauguss
- Ölbadgetriebe mit geschliffenen, gehärteten Getrieberädern
- Kühlmitteleinrichtung
- Halogen-Maschinenlampe mit gebündeltem Strahl

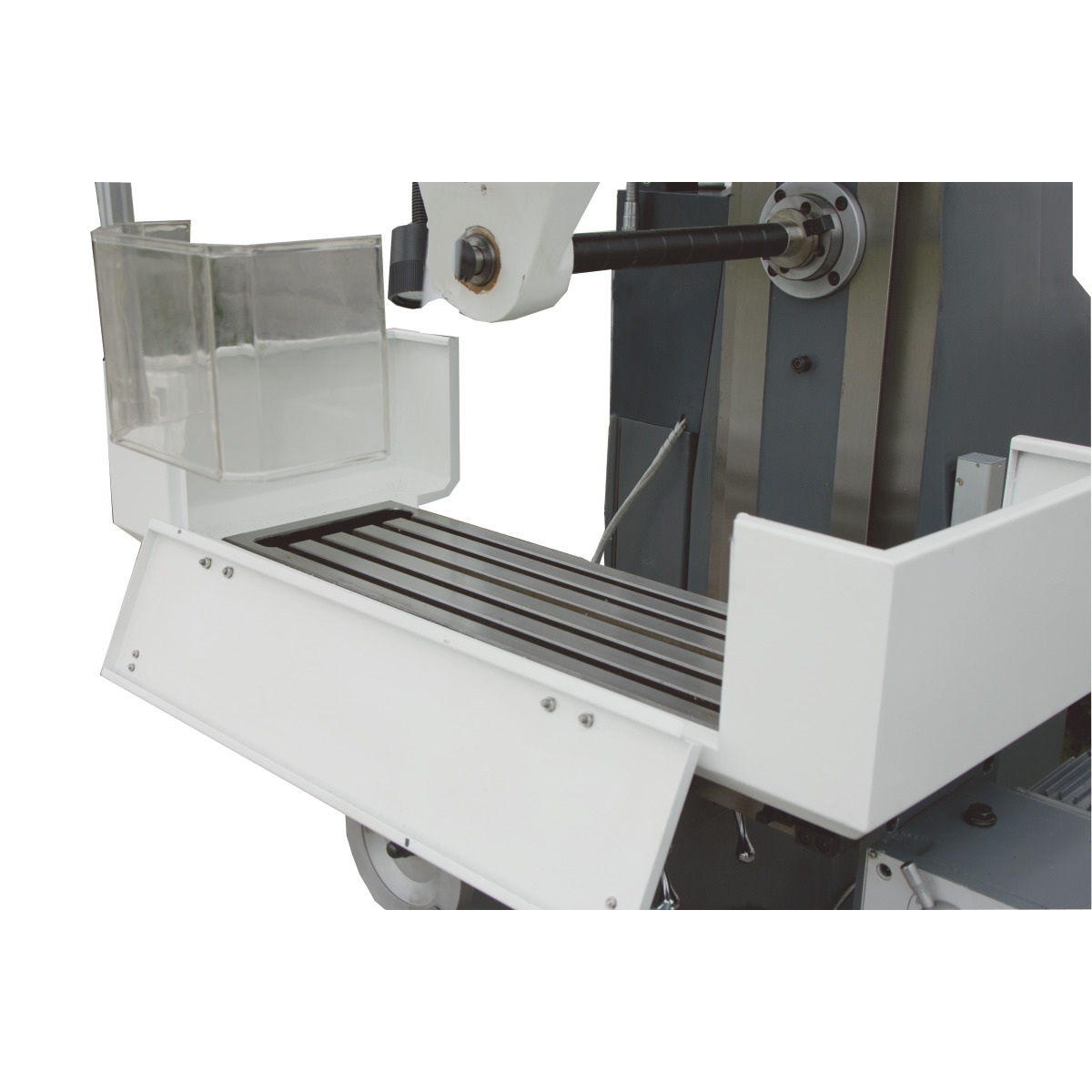

- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten

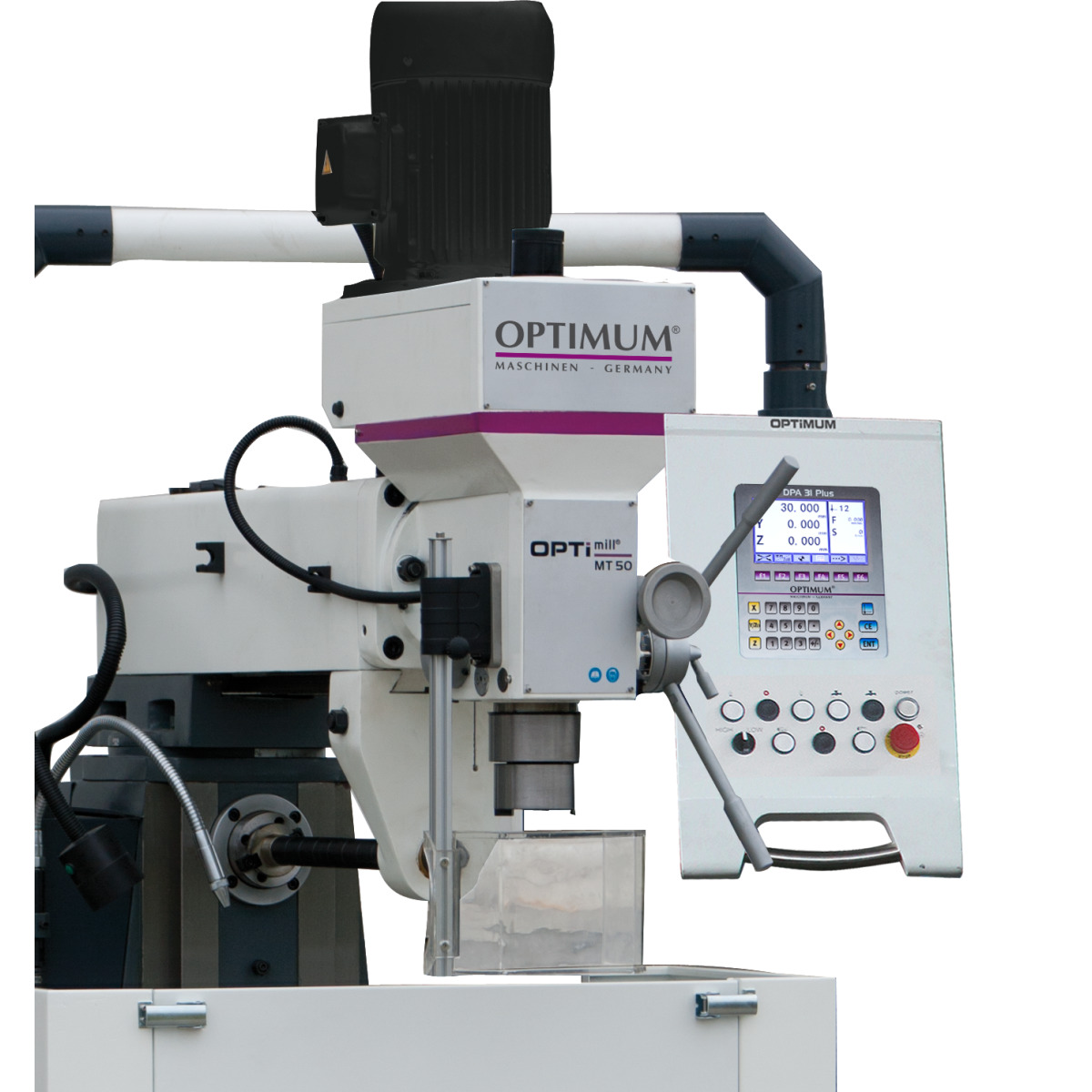

- Fräskopf neigbar ± 45°
- Rechts-/Linkslauf
- X-Achse verfährt wahlweise mit dem Handrad oder über die Tischvorschubeinrichtung
- Automatische Endabschaltung der X-Achse

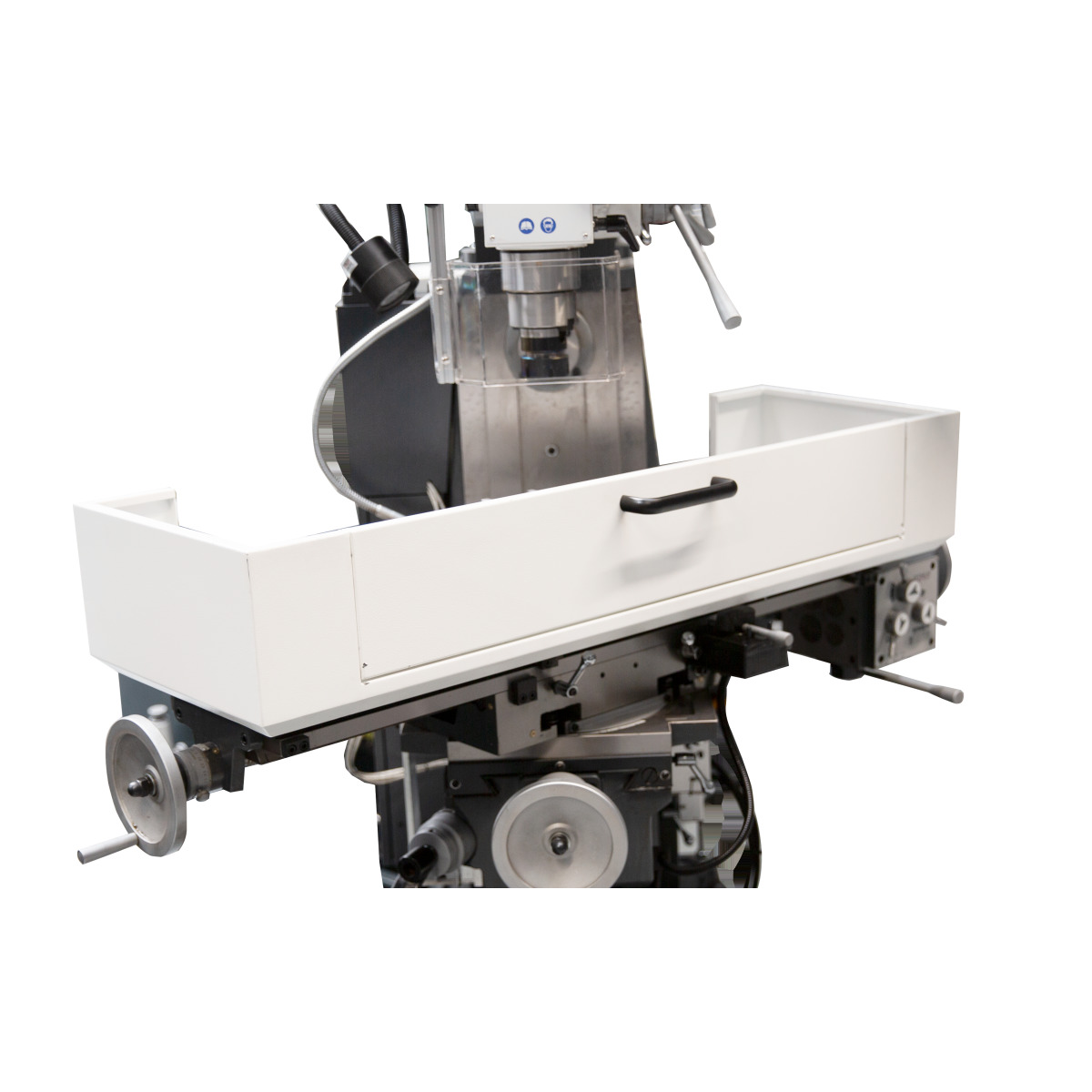

- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten !

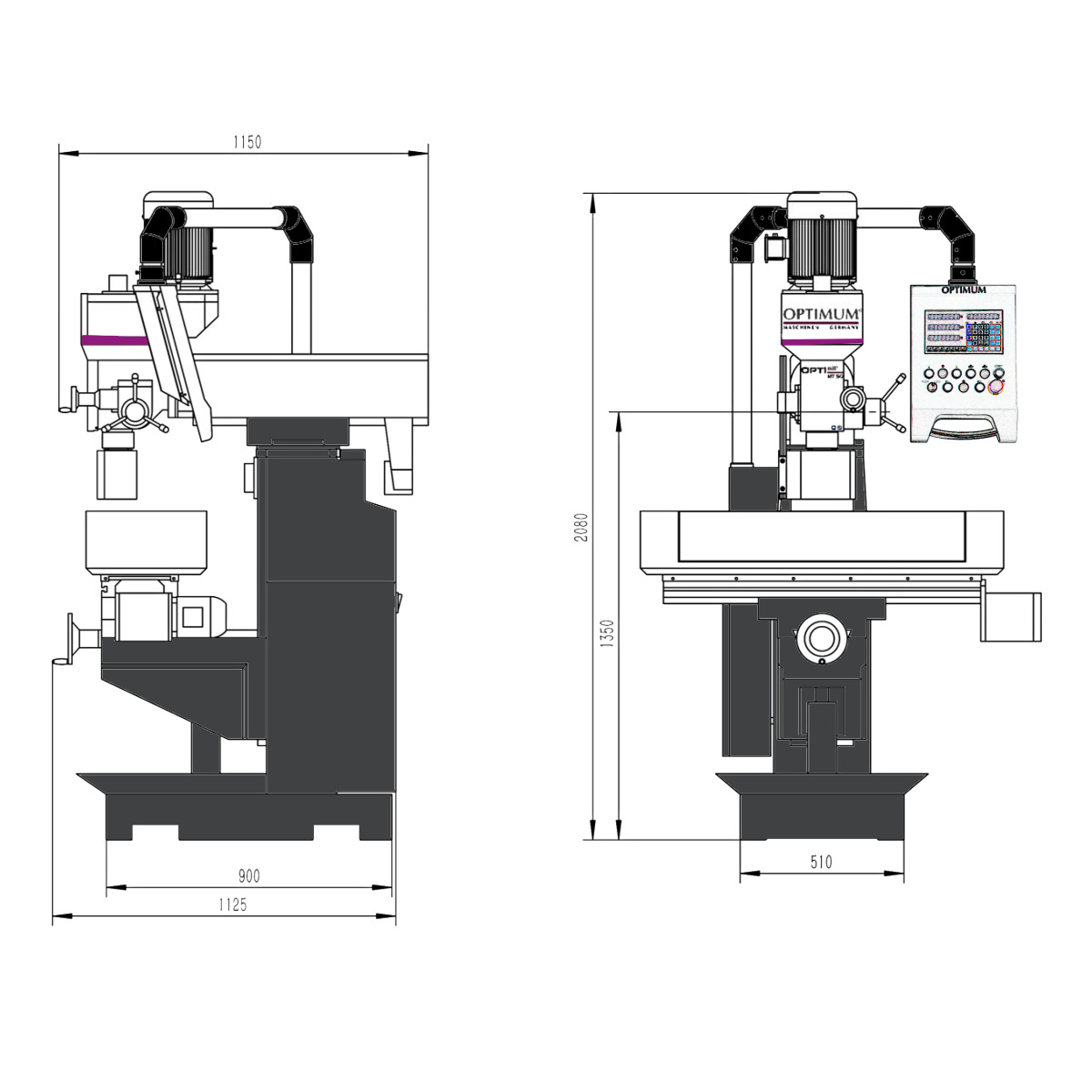

| Abmessungen und Gewichte | Länge (Produkt) ca. | 1290 | mm |
| Abmessungen und Gewichte | Breite/Tiefe (Produkt) ca. | 1090 | mm |
| Abmessungen und Gewichte | Höhe (Produkt) ca. | 2170 | mm |
| Abmessungen und Gewichte | Gewicht (Netto) ca. | 820 | kg |
| Ausstattung | Digitale Positionsanzeige | DPA 31 Plus | |
| Bohr-Fräskopf | Fräskopf Schwenkbereich | ± 45 | ° |
| Bohr-Fräsleistung | Messerkopfgröße max. | 100 | mm |
| Bohr-Fräsleistung | Schaftfräsergröße max. | 25 | mm |
| Bohr-Fräsleistung | Bohrleistung Stahl (S235JR) | 30 | mm |
| Bohr-Fräsleistung | Dauerbohrleistung Stahl (S235JR) | 25 | mm |
| Elektrische Daten | Gesamt Anschlusswert | 4,5 | kW |
| Elektrische Daten | Anschlussspannung | 400 | V |
| Elektrische Daten | Netzfrequenz | 50 | Hz |
| Frästisch horizontal | Horizontalfrästisch Länge | 1000 | mm |
| Frästisch horizontal | Horizontalfrästisch Breite | 240 | mm |
| Frästisch horizontal | 14 | mm | |
| Frästisch horizontal | Horizontalfrästisch T-Nuten Anzahl | 4 | |
| Frästisch horizontal | Horizontalfrästisch Traglast max. | 160 | kg |
| Horizontalspindel | Horizontalspindel Ausladung | 0 – 185 | mm |
| Horizontalspindel | Horizontalspindel Spindelaufnahme | ISO 40 DIN 2080 | |
| Horizontalspindel | Horizontalspindel Drehzahlbereich | 60 – 1350 | min¯¹ |
| Horizontalspindel | Horizontalspindel Anzahl der Drehzahlbereiche | 9 | |
| Horizontalspindel | Horizontalspindel Leistung Antriebsmotor | 1,5 | kW |
| Kühlschmiermittelsystem | 40 | W | |
| Verfahrweg | Verfahrweg X-Achse manuell | 580 | mm |
| Verfahrweg | Verfahrweg Y-Achse manuell | 200 | mm |
| Verfahrweg | Verfahrweg Z-Achse manuell | 340 | mm |
| Verfahrweg | Verfahrweg X-Achse automatisch | 500 | mm |
| Vertikalspindel | Vertikalspindel Ausladung von bis | 240 – 650 | mm |
| Vertikalspindel | Vertikalspindel Spindelaufnahme | ISO 40 DIN 2080 | |
| Vertikalspindel | Vertikalspindel Drehzahlbereich | 115 – 1750 | min¯¹ |
| Vertikalspindel | Vertikalspindel Anzahl der Drehzahlbereiche | 8 | |
| Vertikalspindel | Vertikalspindel Pinolenhub | 120 | mm |
| Vertikalspindel | Vertikalspindel Leistung Antriebsmotor Normalbetrieb | 1,1 / 2,2 | kW |
| Vorschub Geschwindigkeit | Vorschub Geschwindigkeit X-Achse | 24 – 720 | mm/min |
Lieferumfang
- Zahnkranzbohrfutter 1 - 16 mm / B 18
- Aufnahmedorn Bohrfutter ISO40 / B18
- Horizontale Frässpindel mit Gegenlager, Aufnahme Scheibenfräser Ø 22 mm, Ø 27 mm
- Adapter ISO 40/MK3
- Adapter ISO 40/MK2
- Anzugsstange vertikal und horizontal
- T-Nutensteine
- Austreiber
- Bedienwerkzeug
