Optimum Bohr-Fräsmaschine MF 4V
Multifunktionelle Bohr-Fräsmaschinen für den professionellen Einsatz. Elektronisch stufenlos regelbarer Antrieb mit Frequenzumrichter „made in EU” und digitaler 3-Achsen-Positionsanzeige
EUR 24.326,97
inkl. 19 % USt zzgl. Versandkosten
- ab 70,00 € Versandkostenfrei -Art.Nr. 3336050
Gewicht 1.150,00 KG
Sofort versandfähig
Lieferzeit 3-4 Werktage
Bei interesse auf den blauen Bereich klicken

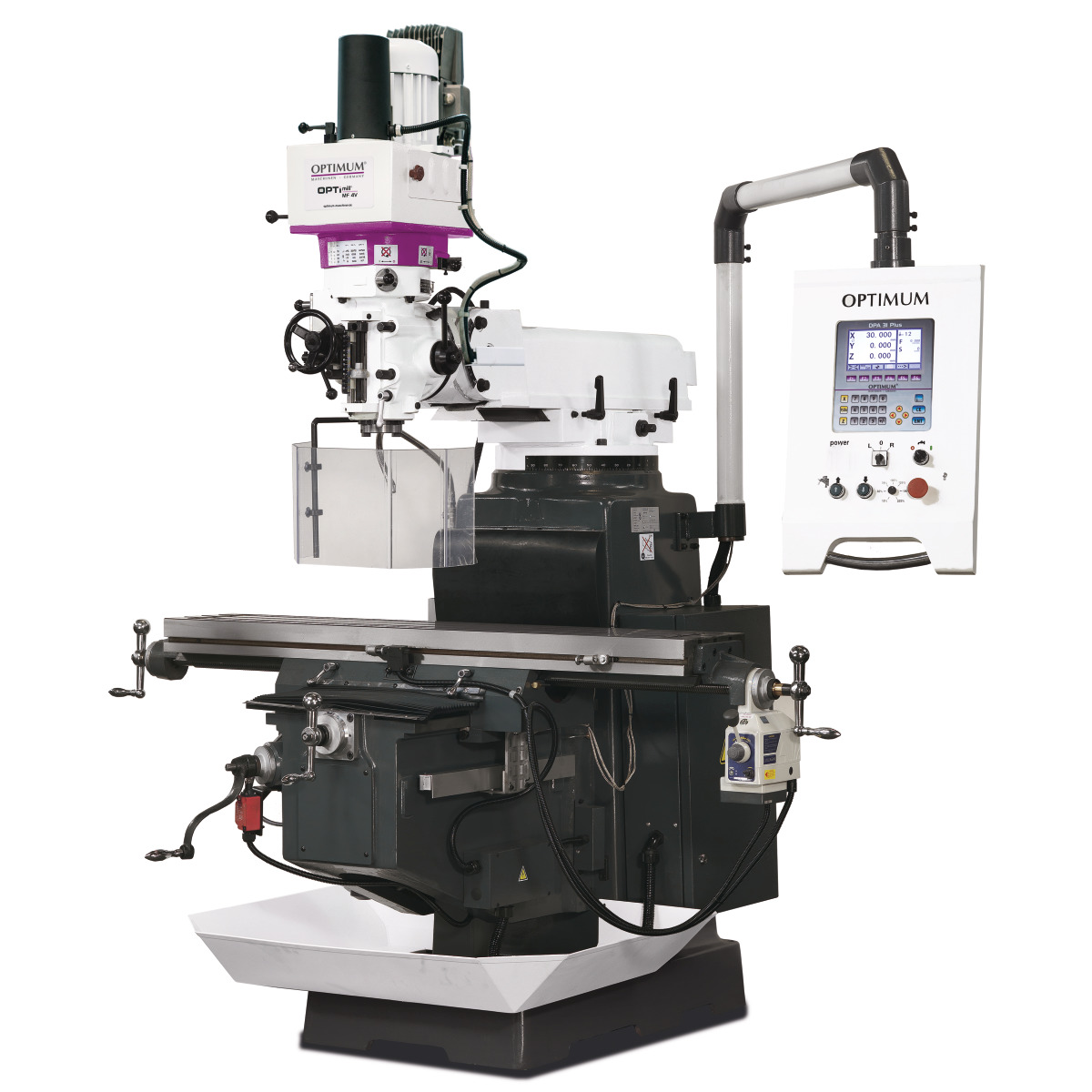

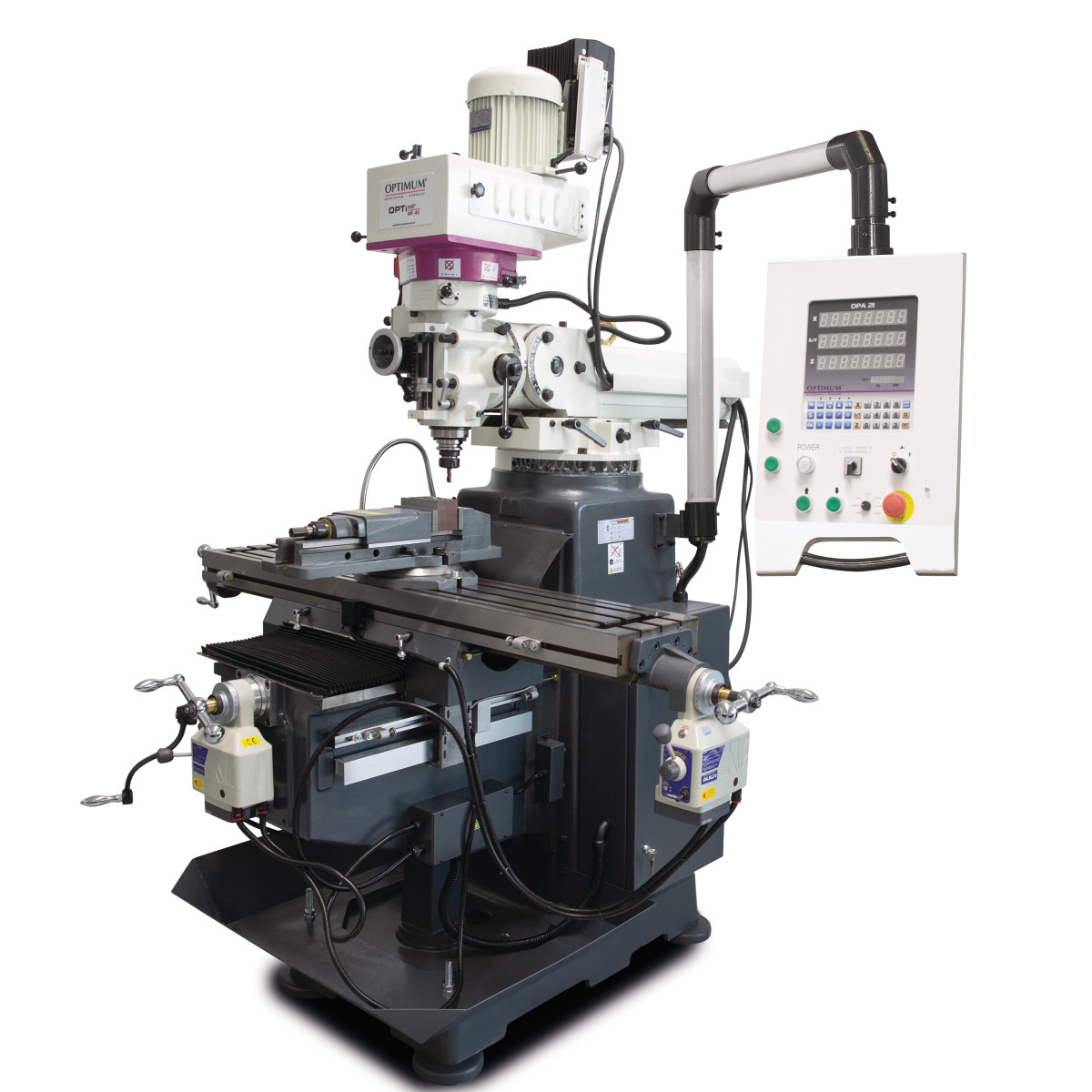

Optimum Bohr-Fräsmaschine MF 4V
- Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ≤ 0,01 mm in der Pinole gemessen
- X- und Z-Achse mit nachstellbarer Schwalbenschwanzführung
- Y-Achse mit Flachführung
- Motorische Tischhöhenverstellung (Z-Achse)
- Kühlmitteleinrichtung

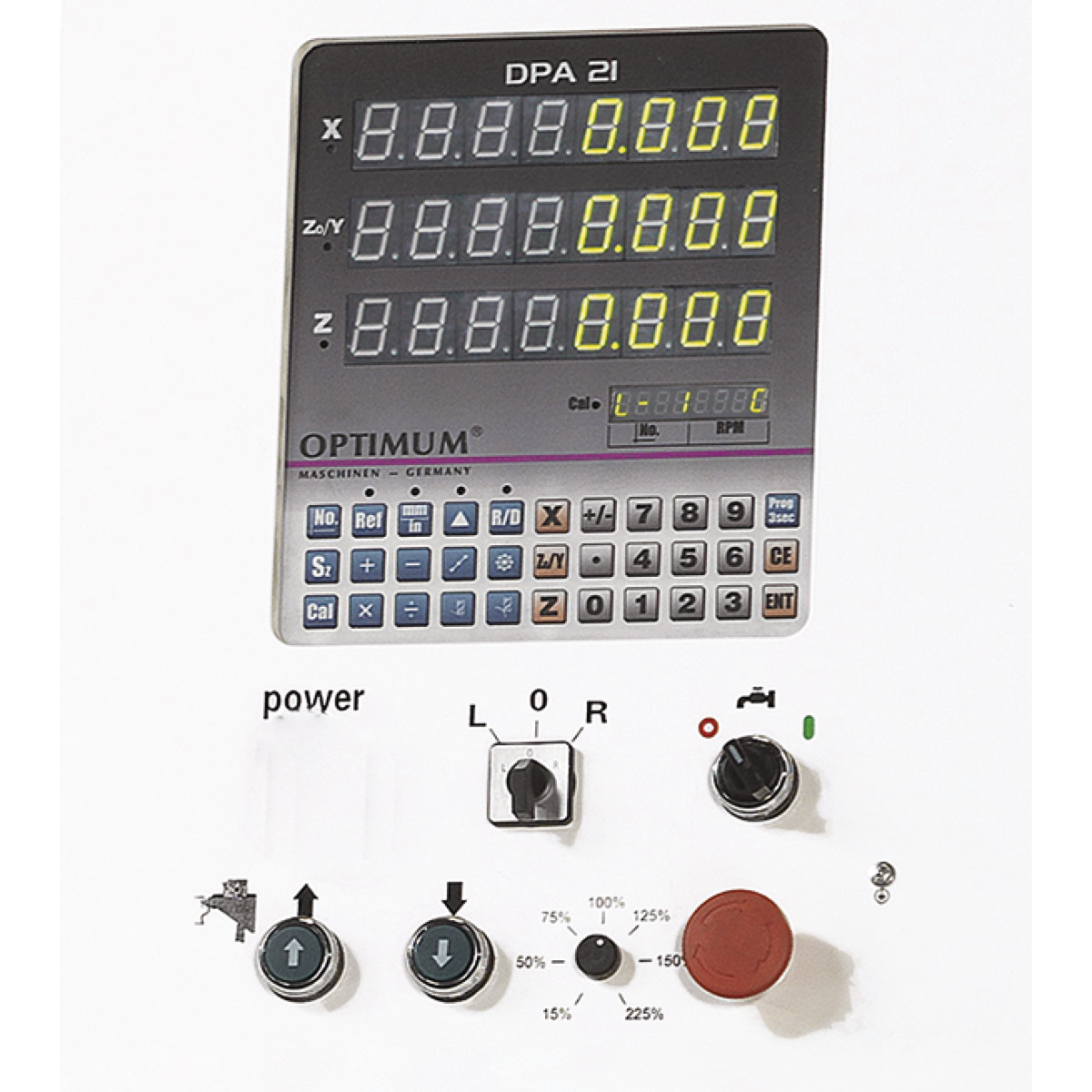

- Digitale Positionsanzeige
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit einstellbaren Endanschlägen

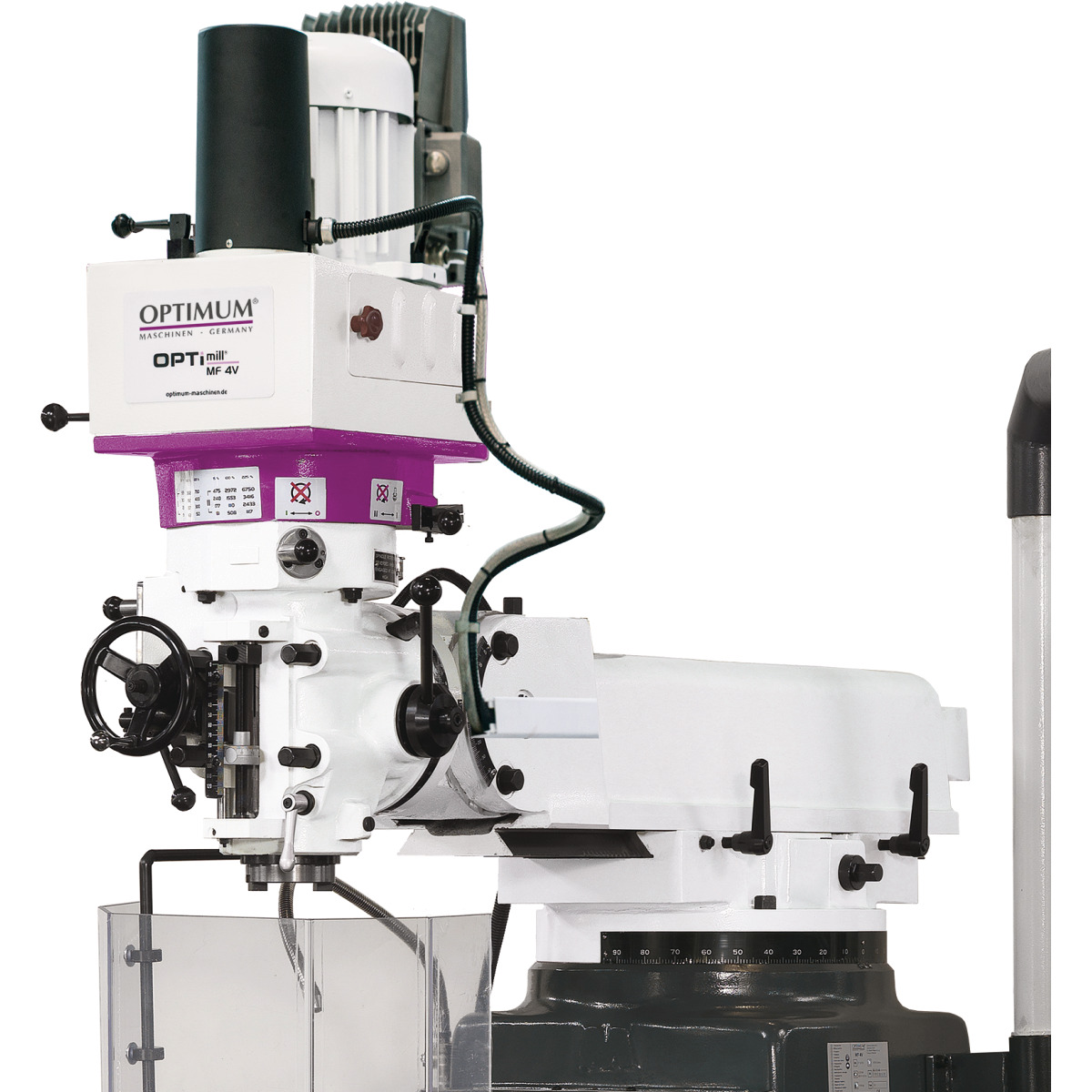

- Spindelkopf: Neigung nach oben/unten ± 45° und Schwenkung links/rechts ± 90°
- Automatischer Pinolenvorschub
- Einstellbarer Bohrtiefenanschlag mit Millimeterskala, frontseitig ablesbar
- Rechts-/Linkslauf zum Gewindeschneiden
- Zentralschmierung
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten !
| Abmessungen und Gewichte | Länge (Produkt) ca. | 1500 | mm |
| Abmessungen und Gewichte | Breite/Tiefe (Produkt) ca. | 1450 | mm |
| Abmessungen und Gewichte | Höhe (Produkt) ca. | 2200 | mm |
| Abmessungen und Gewichte | Gewicht (Netto) ca. | 1150 | kg |
| Ausstattung | Digitale Positionsanzeige | DPA 21 | |
| Bohr-Fräskopf | Fräskopf Schwenkbereich | ± 90 | ° |
| Bohr-Fräsleistung | Messerkopfgröße max. | 100 | mm |
| Bohr-Fräsleistung | Schaftfräsergröße max. | 20 | mm |
| Bohr-Fräsleistung | Bohrleistung Stahl (S235JR) | 32 | mm |
| Bohr-Fräsleistung | Dauerbohrleistung Stahl (S235JR) | 28 | mm |
| Elektrische Daten | Gesamt Anschlusswert | 4,5 | kW |
| Elektrische Daten | Anschlussspannung | 400 | V |
| Elektrische Daten | Netzfrequenz | 50 | Hz |
| Frästisch horizontal | Horizontalfrästisch Länge | 1370 | mm |
| Frästisch horizontal | Horizontalfrästisch Breite | 254 | mm |
| Frästisch horizontal | Abstand Vertikalspindel - Horizontalfrästisch min. | 40 | mm |
| Frästisch horizontal | Abstand Vertikalspindel - Horizontalfrästisch max. | 446 | mm |
| Frästisch horizontal | 16 | mm | |
| Frästisch horizontal | Horizontalfrästisch T-Nuten Anzahl | 3 | |
| Frästisch horizontal | 63 | mm | |
| Frästisch horizontal | Horizontalfrästisch Traglast max. | 275 | kg |
| Kühlschmiermittelsystem | 100 | W | |
| Normen und Zulassungen | Norm | DIN EN 55011 | |
| Normen und Zulassungen | EMV-Klasse | C2 | |
| Verfahrweg | Verfahrweg X-Achse manuell | 900 | mm |
| Verfahrweg | Verfahrweg Y-Achse manuell | 320 | mm |
| Verfahrweg | Verfahrweg Z-Achse manuell | 400 | mm |
| Verfahrweg | Verfahrweg X-Achse automatisch | 800 | mm |
| Verfahrweg | Verfahrweg Z-Achse automatisch | 365 | mm |
| Vertikalspindel | Vertikalspindel Ausladung von bis | 200 – 680 | mm |
| Vertikalspindel | Vertikalspindel Spindelaufnahme | ISO 40 DIN 2080 | |
| Vertikalspindel | Vertikalspindel Drehzahlbereich | 9 – 6750 | min¯¹ |
| Vertikalspindel | Vertikalspindel Drehbereich Fräskopf Z - X Ebene | ± 45 | ° |
| Vertikalspindel | Vertikalspindel Anzahl der Drehzahlbereiche | 8 | |
| Vertikalspindel | Vertikalspindel Steuerung der Drehzahlregelung | elektronisch regelbar | |
| Vertikalspindel | Vertikalspindel Pinolenhub | 127 | mm |
| Vertikalspindel | Vertikalspindel Pinolenvorschub | 0,038/0,076/0,152 | mm/U |
| Vertikalspindel | Vertikalspindel Leistung Antriebsmotor Normalbetrieb | 3 | kW |
Lieferumfang
- Spänewanne
- Bedienwerkzeug
