Optimum Bohr-Fräsmaschine MF 4-B
Multifunktionelle Bohr-Fräsmaschinen mit mechanisch stufenlos regelbarem Antrieb und digitaler 3-Achsen-Positionsanzeige DPA 31 Plus
EUR 16.177,09
inkl. 19 % USt zzgl. Versandkosten
- ab 70,00 € Versandkostenfrei -Art.Nr. 3348340
Gewicht 1.260,00 KG
Sofort versandfähig
Lieferzeit 3-4 Werktage
Bei interesse auf den blauen Bereich klicken

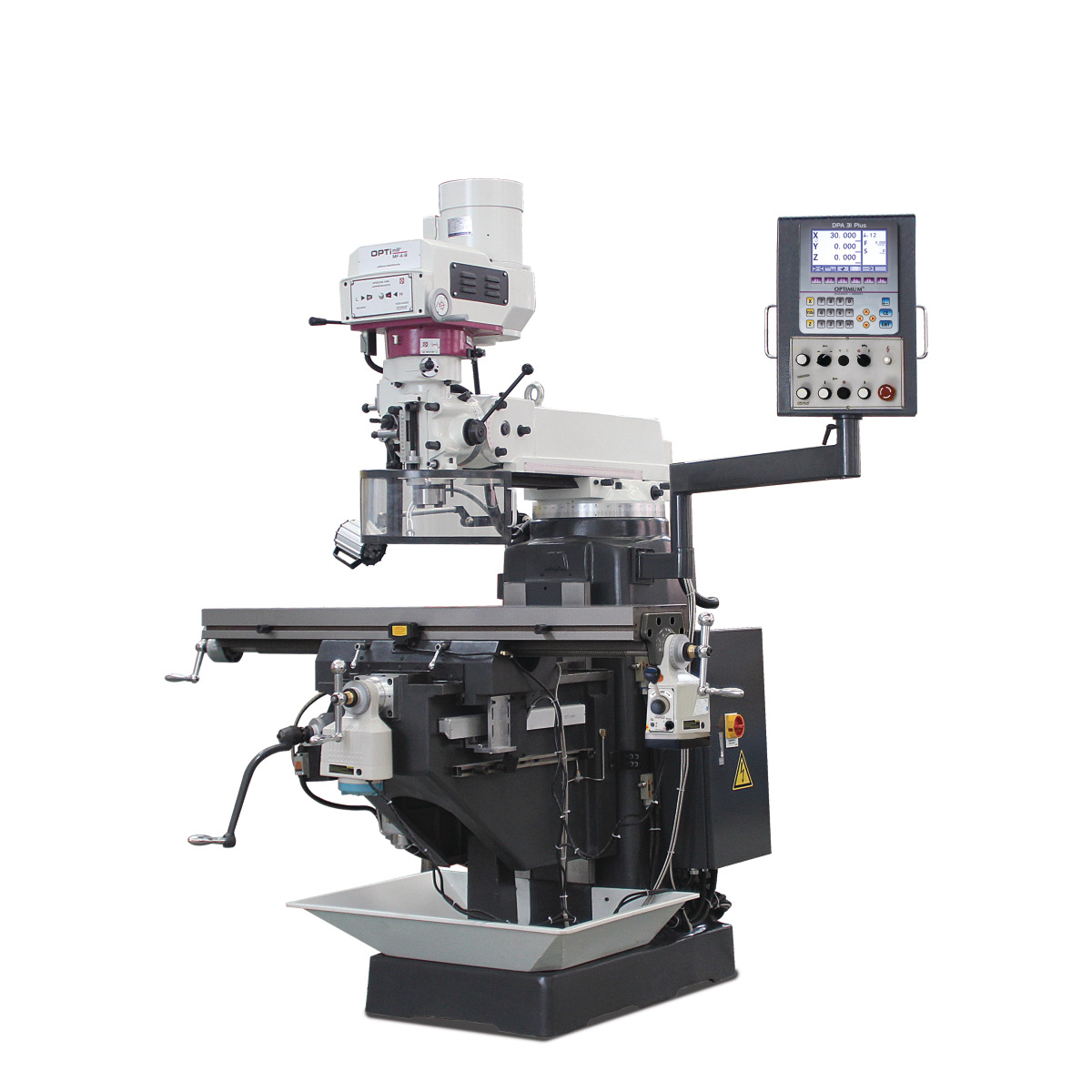

Optimum Bohr-Fräsmaschine MF 4-B
- Massive Ausführung aus hochwertigem Meehanite-Guss
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ≤ 0,01 mm in der Pinole gemessen
- X- und Z-Achse mit nachstellbarer 55° Schwalbenschwanzführung
- Y-Achse mit nachstellbare Flachführung
- Kühlmitteleinrichtung
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit einstellbaren Endanschlägen

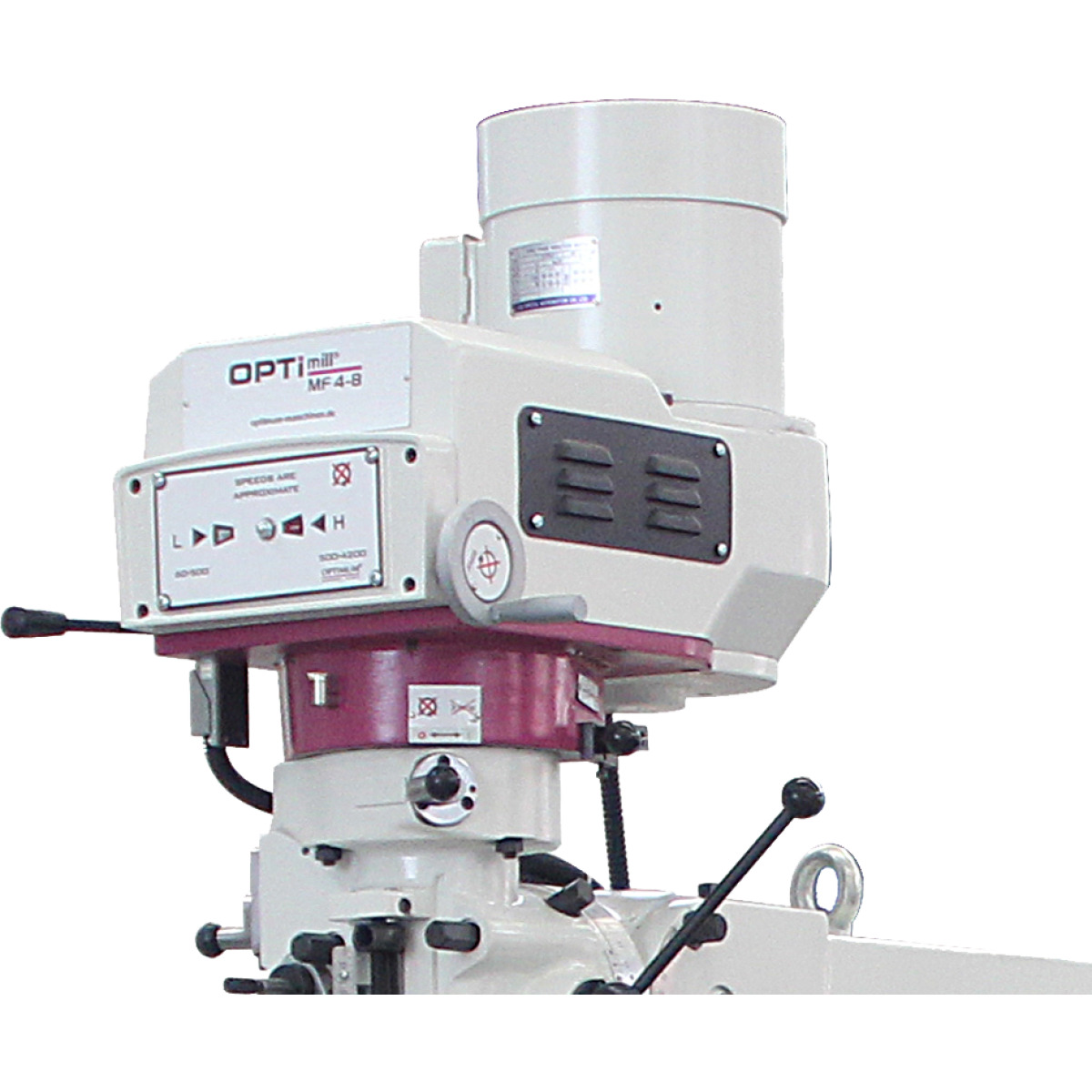

- Bohr-Fräskopf neigbar ± 45°
- Automatischer Pinolenvorschub, 3-stufig 0,04 - 0,15 mm/U
- Präzisions-Mikrovorschub
- Einstellbarer Bohrtiefenanschlag mit Millimeterskala, frontseitig ablesbar
- Rechts-/Linkslauf
- Stufenlose Geschwindigkeitsregelung
- Frässpindel mit Präzisionslager
- Mechanische Spindelbremse
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten !

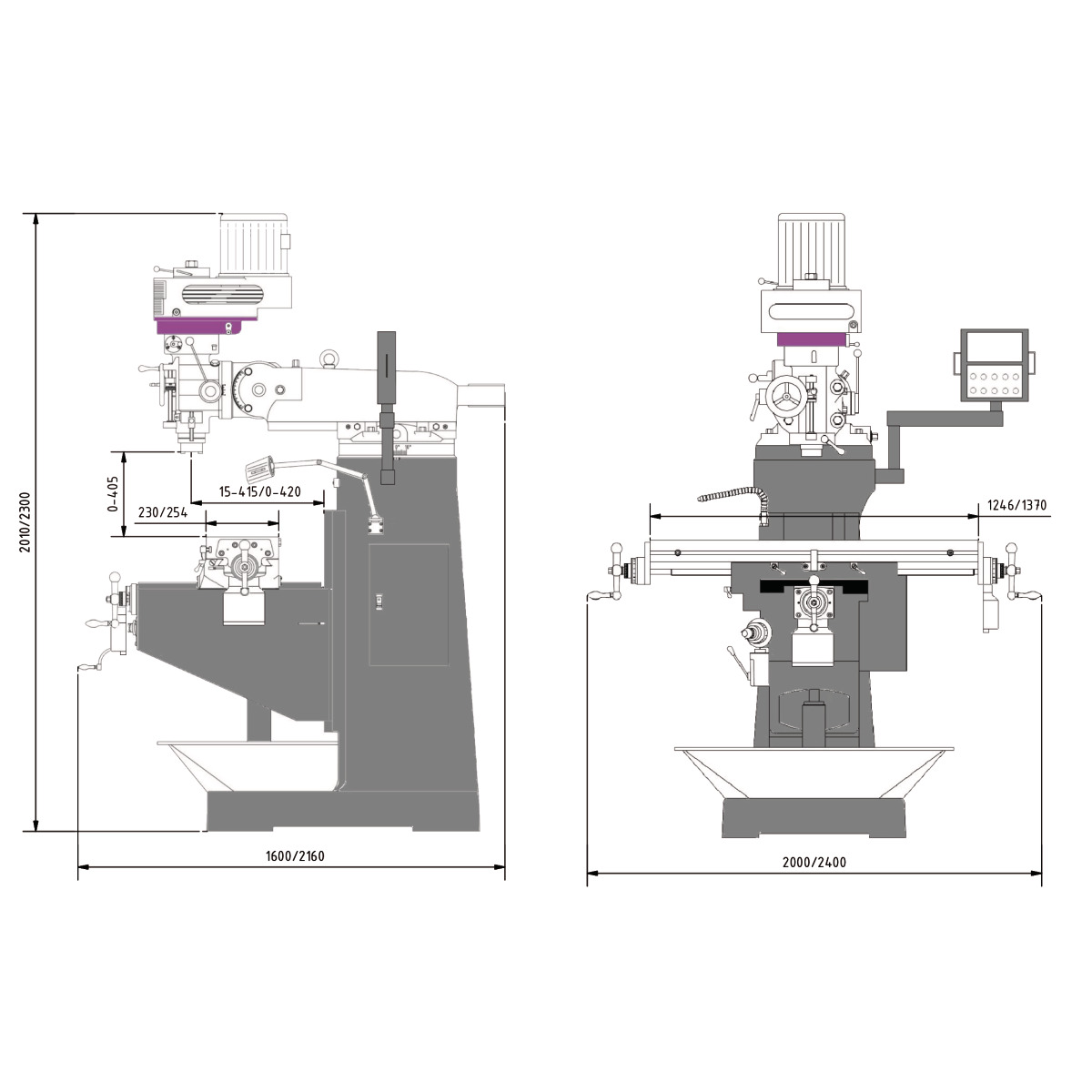

| Abmessungen und Gewichte | Länge (Produkt) ca. | 2400 | mm |
| Abmessungen und Gewichte | Breite/Tiefe (Produkt) ca. | 2160 | mm |
| Abmessungen und Gewichte | Höhe (Produkt) ca. | 2300 | mm |
| Abmessungen und Gewichte | Gewicht (Netto) ca. | 1260 | kg |

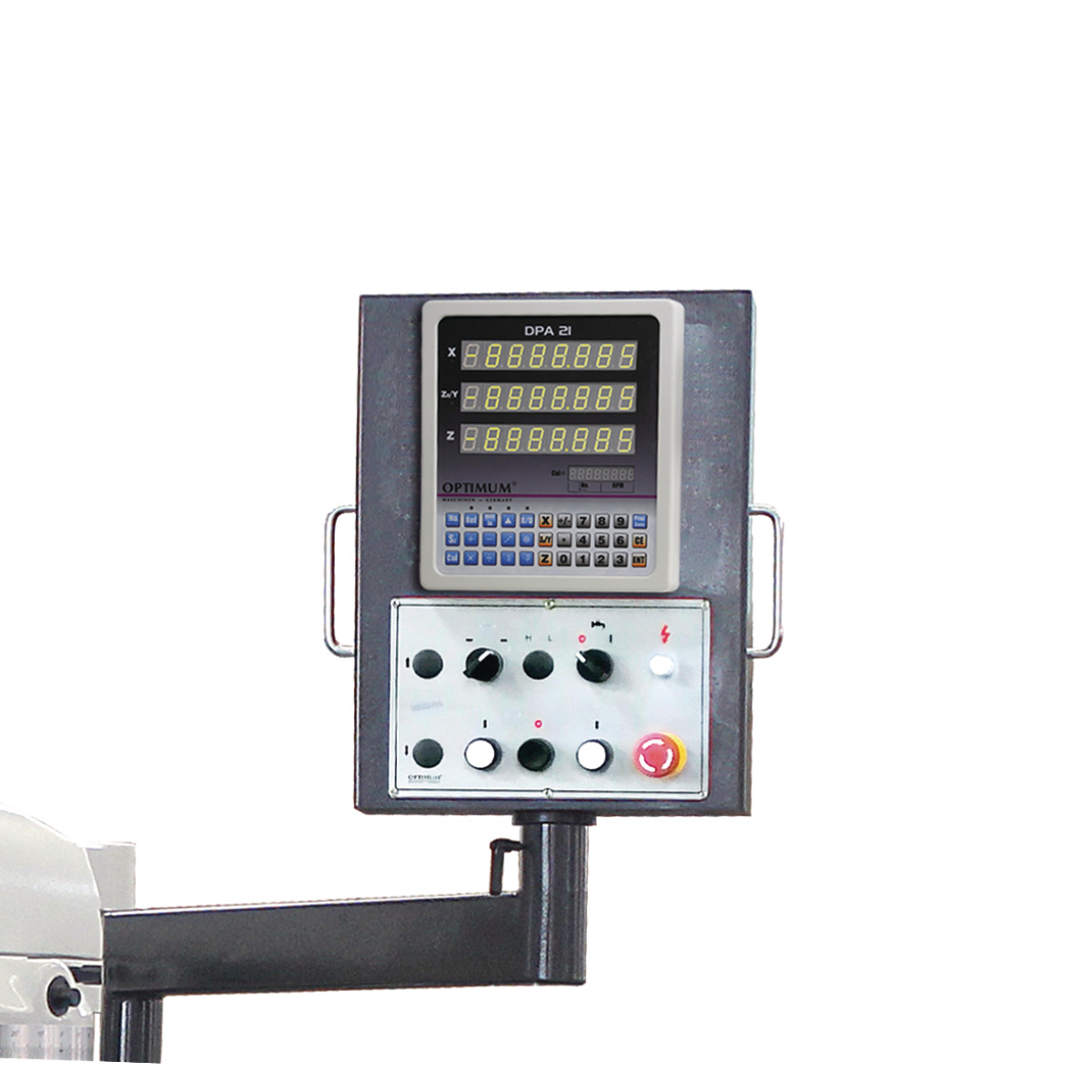

| Ausstattung | Digitale Positionsanzeige | DPA 31 Plus | |
| Bohr-Fräskopf | Bohr-Fräskopf Neigebereich | vertikal ± 45 | ° |
| Bohr-Fräskopf | Fräskopf Schwenkbereich | horizontal ± 90 | ° |
| Bohr-Fräsleistung | Messerkopfgröße max. | 76 | mm |
| Bohr-Fräsleistung | Schaftfräsergröße max. | 25 | mm |
| Bohr-Fräsleistung | Bohrleistung Stahl (S235JR) | 24 | mm |
| Bohr-Fräsleistung | Dauerbohrleistung Stahl (S235JR) | 20 | mm |
| Elektrische Daten | Gesamt Anschlusswert | 3 | kW |
| Elektrische Daten | Anschlussspannung | 400 | V |
| Elektrische Daten | Netzfrequenz | 50 | Hz |
| Frästisch horizontal | Horizontalfrästisch Länge | 254 | mm |
| Frästisch horizontal | Horizontalfrästisch Breite | 1370 | mm |
| Frästisch horizontal | Abstand Vertikalspindel - Horizontalfrästisch max. | 405 | mm |
| Frästisch horizontal | 16 | mm | |
| Frästisch horizontal | Horizontalfrästisch T-Nuten Anzahl | 3 | |
| Frästisch horizontal | 63 | mm | |
| Frästisch horizontal | Horizontalfrästisch Traglast max. | 300 | kg |
| Kühlschmiermittelsystem | 90 | W | |
| Normen und Zulassungen | Norm | DIN EN 55011 | |
| Verfahrweg | Verfahrweg X-Achse manuell | 820 | mm |
| Verfahrweg | Verfahrweg Y-Achse manuell | 410 | mm |
| Verfahrweg | Verfahrweg Z-Achse manuell | 400 | mm |
| Verfahrweg | Verfahrweg X-Achse automatisch | 740 | mm |
| Verfahrweg | Verfahrweg Y-Achse automatisch | 330 | mm |
| Verfahrweg | Verfahrweg Z-Achse automatisch | 320 | mm |
| Vertikalspindel | Vertikalspindel Ausladung von bis | 0 – 420 | mm |
| Vertikalspindel | Vertikalspindel Spindelaufnahme | ISO 40 DIN 2080 | |
| Vertikalspindel | Vertikalspindel Drehzahlbereich | 60 – 4200 | min¯¹ |
| Vertikalspindel | Vertikalspindel Anzahl der Drehzahlbereiche | 2 | |
| Vertikalspindel | Vertikalspindel Steuerung der Drehzahlregelung | mechanisch stufenlos | |
| Vertikalspindel | Vertikalspindel Pinolendurchmesser | 86 | mm |
| Vertikalspindel | Vertikalspindel Pinolenhub | 127 | mm |
| Vertikalspindel | Vertikalspindel Pinolenvorschub | 0,04/0,08/0,15 | mm/U |
| Vertikalspindel | Vertikalspindel Fräskopf Verfahrweg Y-Achse | 470 | mm |
| Vertikalspindel | Vertikalspindel Leistung Antriebsmotor Normalbetrieb | 2,2 | kW |
Lieferumfang
- Bedienwerkzeug
