Optimum Werkzeugfräsmaschine MZ 4S
Mit digitaler 3-Achsen-Positionsanzeige DP 700 von NEWALL. Mit Inverterantrieb der Vorschubachsen steuerbar über das Bedienpanel.
EUR 81.621,83
inkl. 19 % USt zzgl. Versandkosten
- ab 70,00 € Versandkostenfrei -Art.Nr. 3346245
Gewicht 1.450,00 KG
Sofort versandfähig
Lieferzeit 3-4 Werktage
Bei interesse auf den blauen Bereich klicken

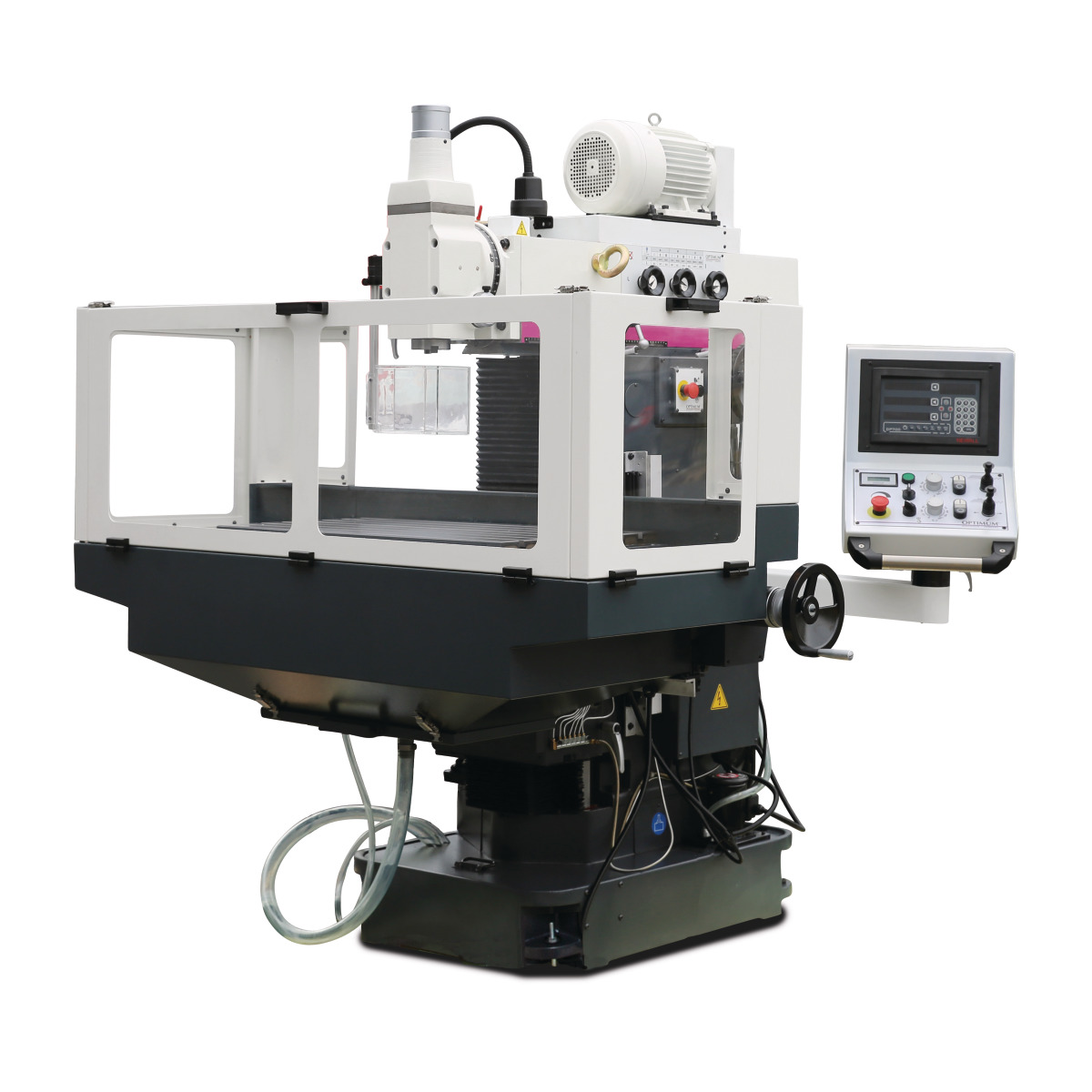

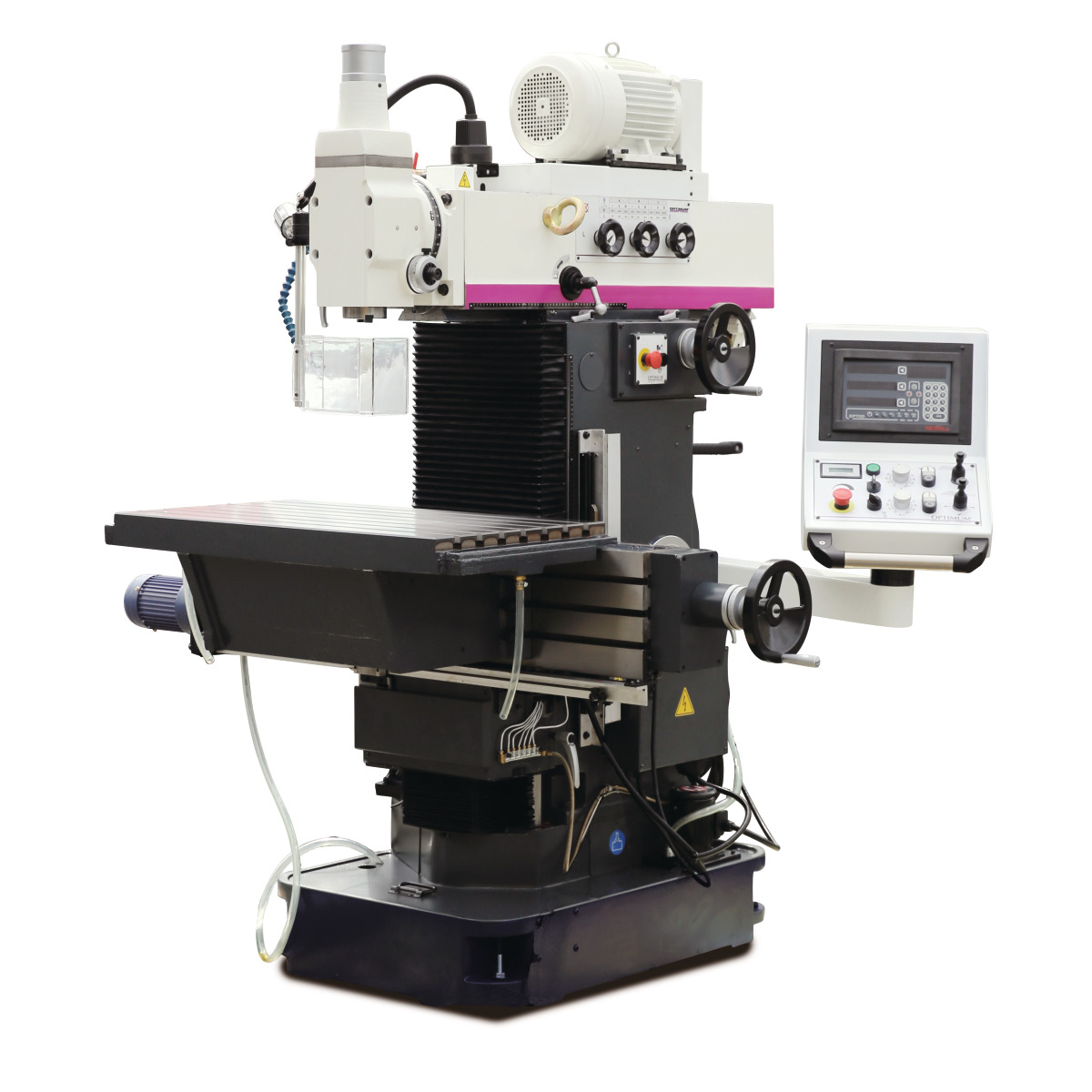

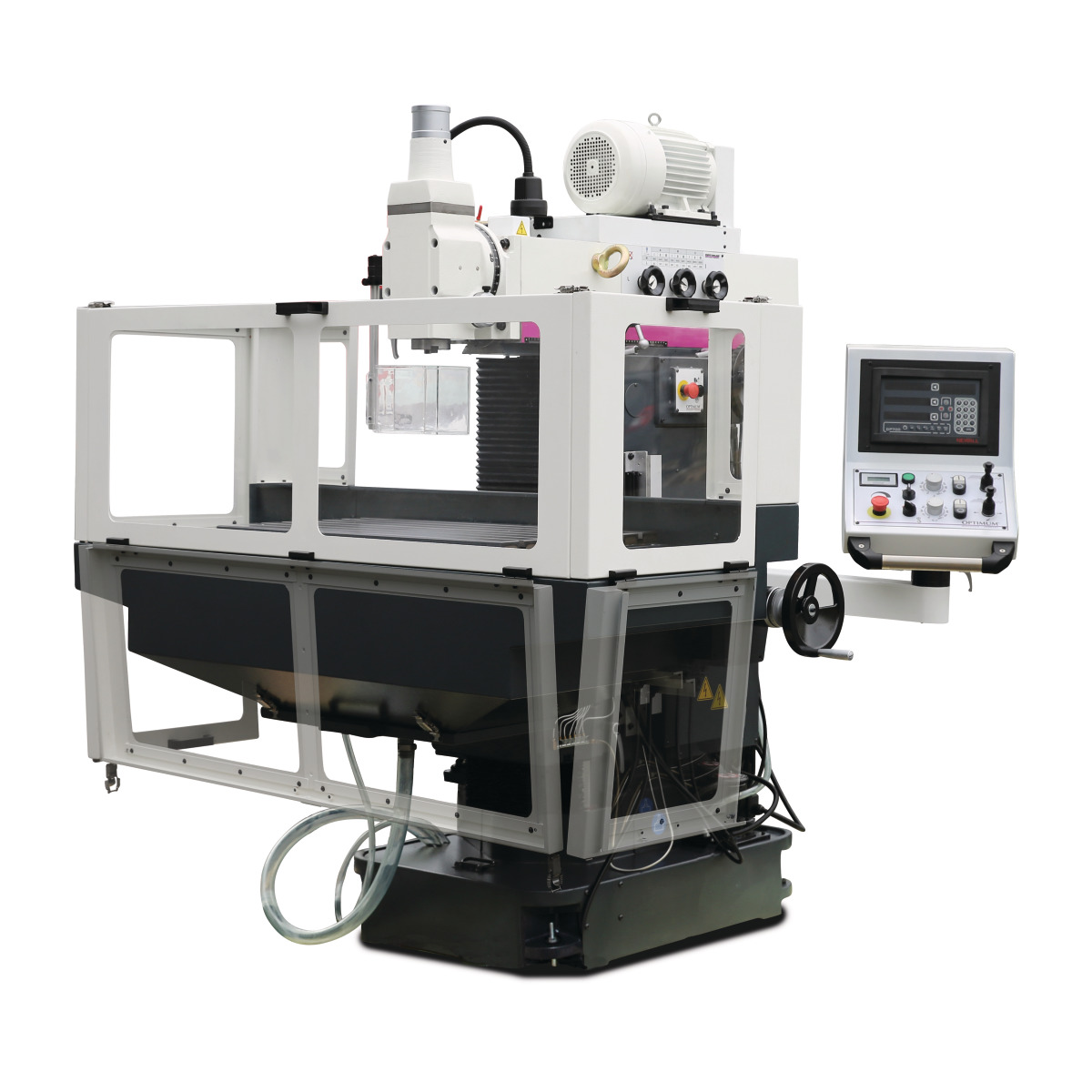

Optimum Werkzeugfräsmaschine MZ 4S
- Vielseitiger Anwendungsbereich
- Hervorragende Dämpfungseigenschaften und Stabilität des Maschinengestells
- Alle Führungen gehärtet und präzisionsgeschliffen und durch Keilleisten nachstellbar
- Automatischer Vorschub in X-, Y- und Z-Achse, über einen elektronischen Joystick am Bedienpanel stufenlos einstellbar
- Elektrische Vorschubendabschaltung

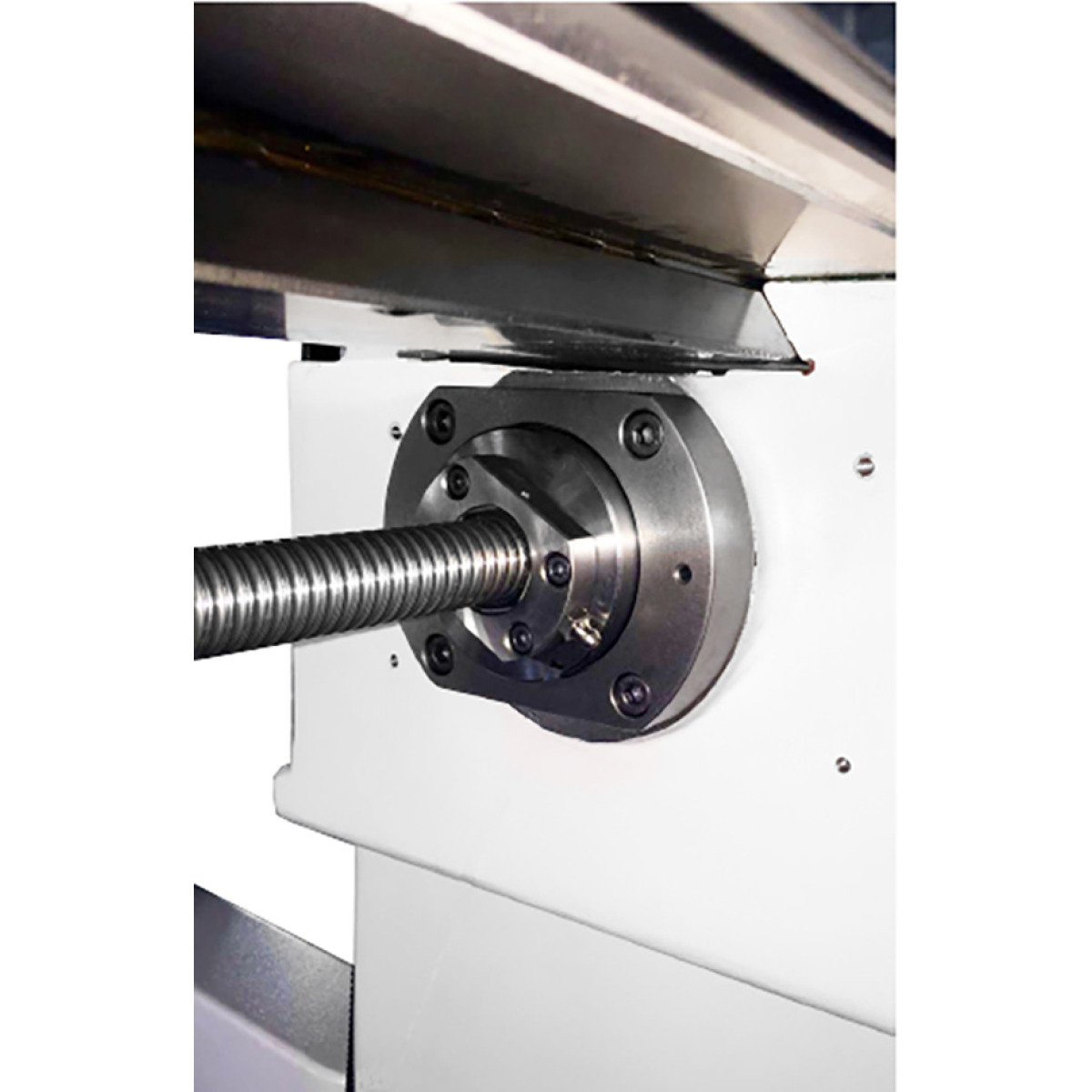

- Kugelumlaufspindel in allen Achsen

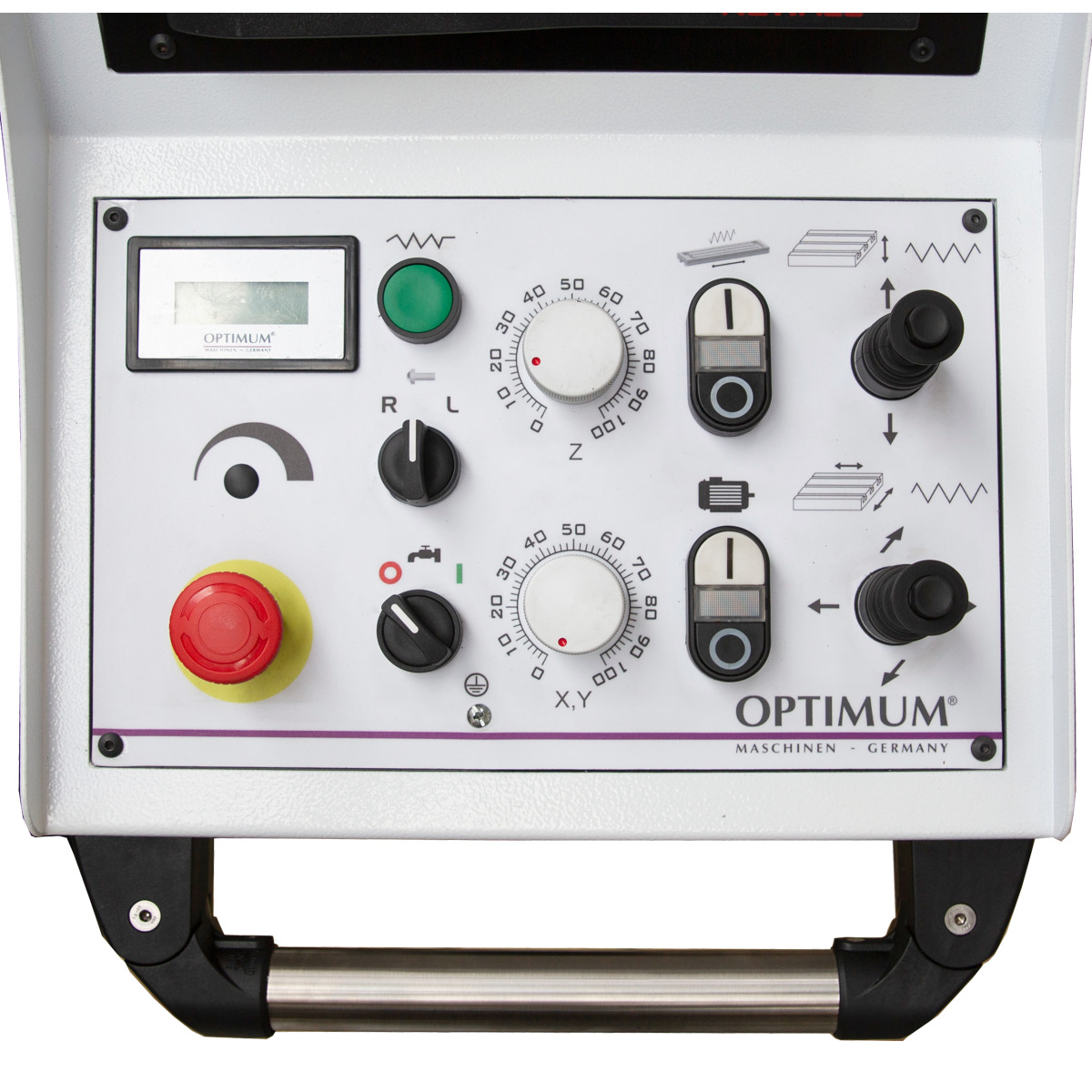

- Zentral und übersichtlich angeordnetes Bedienpanel mit integrierter digitaler Positions- und Drehzahlanzeige
- Massiver Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit 5 T-Nuten
- Kühlmitteleinrichtung
- Groß dimensionierte Handräder mit Skala
- Maschinenlampe
- Ruhiger Lauf
- Automatische Zentralschmierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten !
| Abmessungen und Gewichte | Länge (Produkt) ca. | 1610 | mm |
| Abmessungen und Gewichte | Breite/Tiefe (Produkt) ca. | 1825 | mm |
| Abmessungen und Gewichte | Höhe (Produkt) ca. | 1885 | mm |
| Abmessungen und Gewichte | Gewicht (Netto) ca. | 1890 | kg |
| Ausstattung | Digitale Positionsanzeige | DP 700 | |
| Bohr-Fräsleistung | Messerkopfgröße max. | 100 | mm |
| Bohr-Fräsleistung | Schaftfräsergröße max. | 25 | mm |
| Bohr-Fräsleistung | Bohrleistung Stahl (S235JR) | 32 | mm |
| Bohr-Fräsleistung | Dauerbohrleistung Stahl (S235JR) | 28 | mm |
| Elektrische Daten | Gesamt Anschlusswert | 5,4 | kW |
| Elektrische Daten | Leistung Antriebsmotor | 3,75 | kW |
| Elektrische Daten | Anschlussspannung | 400 | V |
| Elektrische Daten | Netzfrequenz | 50 | Hz |
| Frästisch horizontal | Horizontalfrästisch Länge | 900 | mm |
| Frästisch horizontal | Horizontalfrästisch Breite | 500 | mm |
| Frästisch horizontal | Abstand Vertikalspindel - Horizontalfrästisch min. | 75 | mm |
| Frästisch horizontal | Abstand Vertikalspindel - Horizontalfrästisch max. | 400 | mm |
| Frästisch horizontal | 14 | mm | |
| Frästisch horizontal | Horizontalfrästisch T-Nuten Anzahl | 7 | |
| Frästisch horizontal | 63 | mm | |
| Frästisch horizontal | Abstand Horizontalspindel - Horizontalfrästisch min. | 130 | mm |
| Frästisch horizontal | Abstand Horizontalspindel - Horizontalfrästisch max. | 390 | mm |
| Frästisch horizontal | Horizontalfrästisch Traglast max. | 360 | kg |
| Frästisch vertikal | Vertikalfrästisch Länge | 1200 | mm |
| Frästisch vertikal | Vertikalfrästisch Breite | 250 | mm |
| Frästisch vertikal | Vertikalfrästisch T-Nuten Größe | 14 | mm |
| Frästisch vertikal | Vertikalfrästisch T-Nuten Anzahl | 3 | |
| Frästisch vertikal | Vertikalfrästisch T-Nuten Abstand | 63 | mm |
| Kühlschmiermittelsystem | 95 | W | |
| Verfahrweg | Verfahrweg X-Achse manuell | 600 | mm |
| Verfahrweg | Verfahrweg Y-Achse manuell | 480 | mm |
| Verfahrweg | Verfahrweg Z-Achse manuell | 390 | mm |
| Verfahrweg | Verfahrweg X-Achse automatisch | 510 | mm |
| Verfahrweg | Verfahrweg Y-Achse automatisch | 440 | mm |
| Verfahrweg | Verfahrweg Z-Achse automatisch | 345 | mm |
| Vertikalspindel | Vertikalspindel Ausladung | 185 | mm |
| Vertikalspindel | Vertikalspindel Spindelaufnahme | ISO 40 DIN 2080 | |
| Vertikalspindel | Vertikalspindel Drehzahlbereich | 30 – 2550 | min¯¹ |
| Vertikalspindel | Vertikalspindel Drehbereich Fräskopf Z - X Ebene | ± 90 | ° |
| Vertikalspindel | Vertikalspindel Anzahl der Drehzahlbereiche | 18 | Stufen |
| Vertikalspindel | Vertikalspindel Anzugsstange | M 16 | |
| Vertikalspindel | Vertikalspindel Pinolenhub | 120 | mm |
| Vorschub Geschwindigkeit | Vorschub Geschwindigkeit X-Achse | 10 – 600 | mm/min |
| Vorschub Geschwindigkeit | Vorschub Geschwindigkeit Y-Achse | 10 – 600 | mm/min |
| Vorschub Geschwindigkeit | Vorschub Geschwindigkeit Z-Achse | 10 – 600 | mm/min |
| Motor(en) | Eilgang X-Achse Leistung Antriebsmotor | 0,75 | kW |
| Motor(en) | Eilgang Y-Achse Leistung Antriebsmotor | 0,75 | kW |
| Motor(en) | Eilgang Z-Achse Leistung Antriebsmotor | 0,75 | kW |
Lieferumfang
- Adapter ISO 40/MK3
- Aufnahme MK1 und MK 2
- Frässpindel Horizontalfräsen Ø 27 mm
- Bedienwerkzeug
