Optimum Universalfräsmaschine MT 230S
Vielseitigkeit und einfaches Umrüsten. Die Universalfräse mit digitaler 3-Achsen-Positionsanzeige für Werkstätten.
EUR 34.795,00
inkl. 19 % USt zzgl. Versandkosten
- ab 70,00 € Versandkostenfrei -Art.Nr. 3344125
Gewicht 2.880,00 KG
Sofort versandfähig
Lieferzeit 3-4 Werktage
Bei interesse auf den blauen Bereich klicken
Optimum Universalfräsmaschine MT 230S
- Vielseitiger Anwendungsbereich
- Robuster Maschinenaufbau
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
- Alle Führungen gehärtet und durch Keilleisten nachstellbar
- Zentralschmierung
- Groß dimensionierte Handräder mit Skala
- LED Maschinenlampe
- Kühlmitteleinrichtung
- Einfache Bedienung der Schaltelemente
- Stabile Flachbettführung in der Y- und Z-Achse
- Tischvorschub X-, Y- und Z-Achse automatisch
- Digitale Positionsanzeige DPA 21
- Vorschubsystem mittels Servomotor in festen Stufen regelbar
- Entkoppelte Handräder
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit nachstellbare Keilleisten und einstellbare Endanschläge
- Horizontale Fräsposition
- Gegenhalter Horizontalfräsen griffbereit an der Rückseite der Maschine angebracht

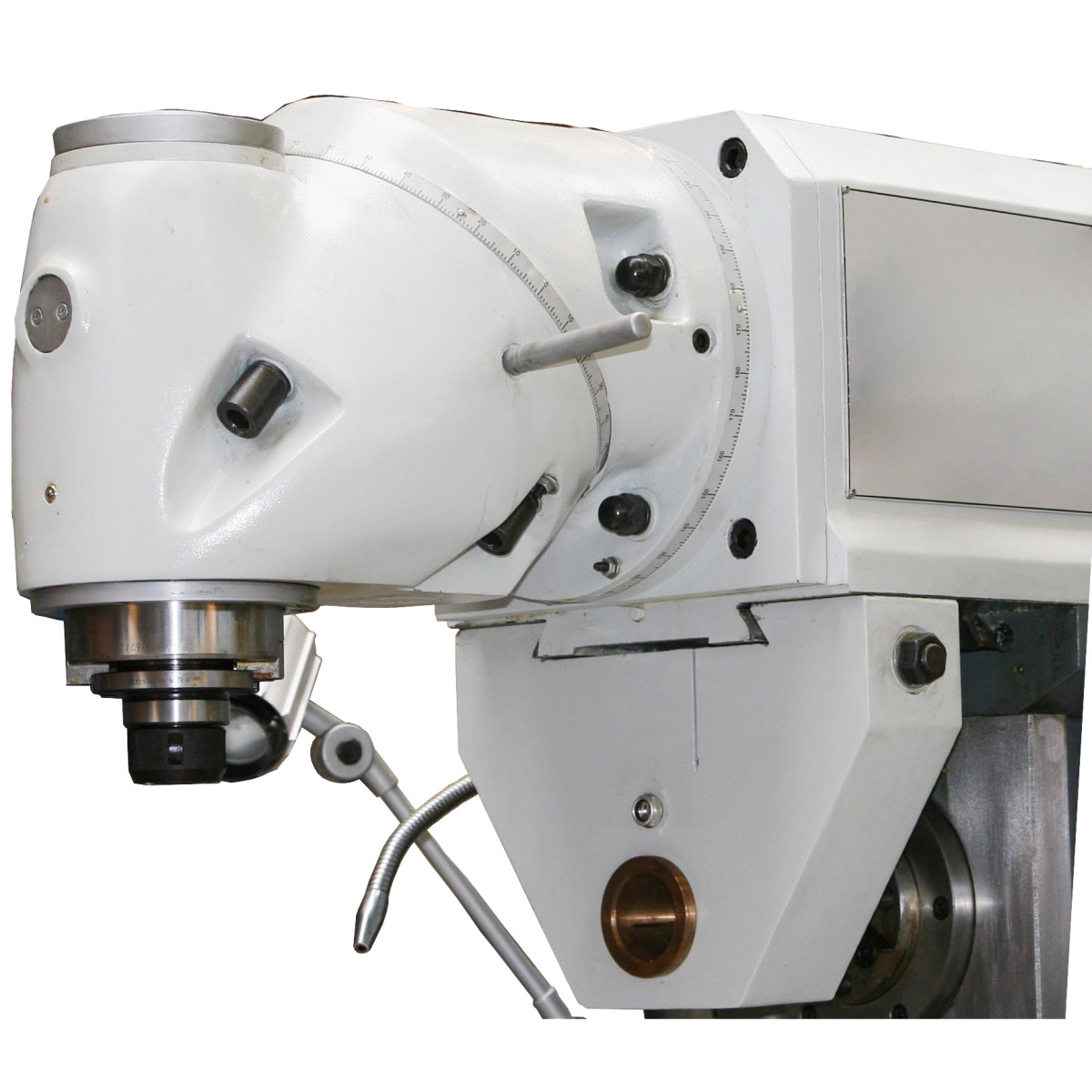

- Fräskopf mit zwei Drehachsen, dadurch schwenk- und drehbar in jedem räumlichen Winkel
OPTI Bedienpanel:
- Integriertes Schaltpult
- Integrierte digitale Positionsanzeige
- Drehbar um die eigene Achse
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten !
| Abmessungen und Gewichte | Länge (Produkt) ca. | 2520 | mm |
| Abmessungen und Gewichte | Breite/Tiefe (Produkt) ca. | 2160 | mm |
| Abmessungen und Gewichte | Höhe (Produkt) ca. | 2005 | mm |
| Abmessungen und Gewichte | Gewicht (Netto) ca. | 2800 | kg |
| Ausstattung | Digitale Positionsanzeige | DPA 31 Plus | |
| Bohr-Fräsleistung | Messerkopfgröße max. | 160 | mm |
| Bohr-Fräsleistung | Schaftfräsergröße max. | 25 | mm |
| Eilgang Geschwindigkeit | Eilgang Geschwindigkeit X-Achse | 1200 | mm/min |
| Eilgang Geschwindigkeit | Eilgang Geschwindigkeit Y-Achse | 800 | mm/min |
| Eilgang Geschwindigkeit | Eilgang Geschwindigkeit Z-Achse | 600 | mm/min |
| Elektrische Daten | Gesamt Anschlusswert | 12 | kW |
| Elektrische Daten | Anschlussspannung | 400 | V |
| Elektrische Daten | Netzfrequenz | 50 | Hz |
| Frästisch horizontal | Horizontalfrästisch Länge | 1600 | mm |
| Frästisch horizontal | Horizontalfrästisch Breite | 360 | mm |
| Frästisch horizontal | Abstand Vertikalspindel - Horizontalfrästisch min. | 190 | mm |
| Frästisch horizontal | Abstand Vertikalspindel - Horizontalfrästisch max. | 590 | mm |
| Frästisch horizontal | 18 | mm | |
| Frästisch horizontal | Horizontalfrästisch T-Nuten Anzahl | 3 | |
| Frästisch horizontal | Abstand Horizontalspindel - Horizontalfrästisch min. | 10 | mm |
| Frästisch horizontal | 80 | mm | |
| Frästisch horizontal | Abstand Horizontalspindel - Horizontalfrästisch max. | 410 | mm |
| Frästisch horizontal | Horizontalfrästisch Drehung | 35 | ° |
| Frästisch horizontal | Horizontalfrästisch Traglast max. | 400 | kg |
| Horizontalspindel | Horizontalspindel Spindelaufnahme | ISO 50 DIN 2080 | |
| Horizontalspindel | Horizontalspindel Drehzahlbereich | 60 – 1800 | min¯¹ |
| Horizontalspindel | Horizontalspindel Anzahl der Drehzahlbereiche | 12 | Stufen |
| Horizontalspindel | Horizontalspindel Leistung Antriebsmotor | 5,5 | kW |
| Kühlschmiermittelsystem | 90 | W | |
| Verfahrweg | Verfahrweg X-Achse manuell | 1300 | mm |
| Verfahrweg | Verfahrweg Y-Achse manuell | 300 | mm |
| Verfahrweg | Verfahrweg Z-Achse manuell | 400 | mm |
| Verfahrweg | Verfahrweg X-Achse automatisch | 1220 | mm |
| Verfahrweg | Verfahrweg Y-Achse automatisch | 220 | mm |
| Verfahrweg | Verfahrweg Z-Achse automatisch | 320 | mm |
| Vertikalspindel | Vertikalspindel Ausladung von bis | 260 – 810 | mm |
| Vertikalspindel | Vertikalspindel Spindelaufnahme | ISO 50 DIN 2080 | |
| Vertikalspindel | Vertikalspindel Drehbereich Fräskopf X - Y Ebene | 360 | ° |
| Vertikalspindel | Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 360 | ° |
| Vertikalspindel | Vertikalspindel Drehzahlbereich | 60 – 1750 | min¯¹ |
| Vertikalspindel | Vertikalspindel Anzahl der Drehzahlbereiche | 12 | |
| Vertikalspindel | Vertikalspindel Anzugsstange | M24 | |
| Vertikalspindel | Vertikalspindel Leistung Antriebsmotor Normalbetrieb | 4 | kW |
| Vorschub | Vorschub Geschwindigkeitsstufen X-Achse | stufenlos regelbar | |
| Vorschub | Vorschub Geschwindigkeitsstufen Y-Achse | stufenlos regelbar | |
| Vorschub | Vorschub Geschwindigkeitsstufen Z-Achse | stufenlos regelbar | |
| Vorschub Geschwindigkeit | Vorschub Geschwindigkeit X-Achse | 30 – 750 | mm/min |
| Vorschub Geschwindigkeit | Vorschub Geschwindigkeit Y-Achse | 20 – 500 | mm/min |
| Vorschub Geschwindigkeit | Vorschub Geschwindigkeit Z-Achse | 15 – 375 | mm/min |
Lieferumfang

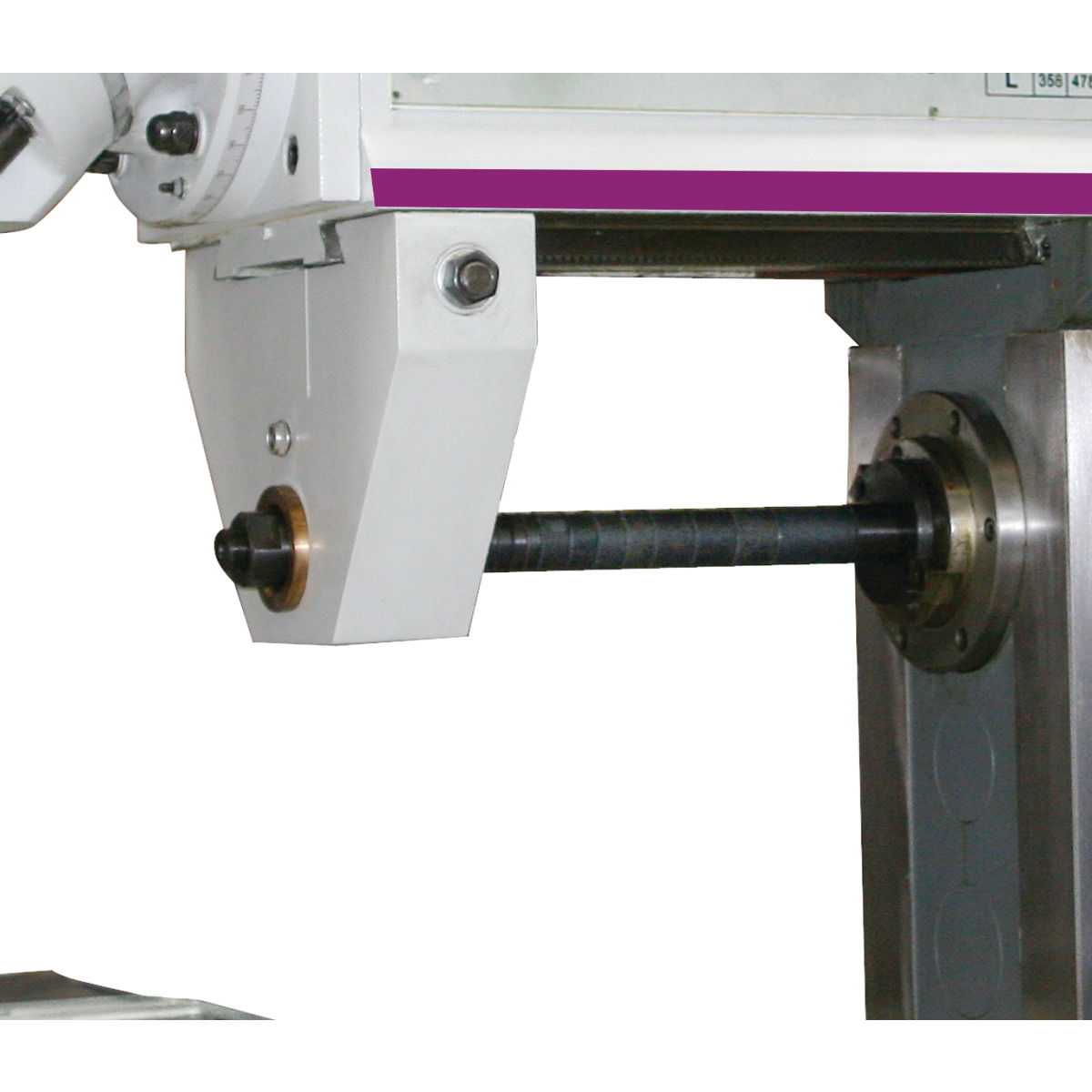

- Horizontale Frässpindel mit Gegenlager, Aufnahme Scheibenfräser Ø 32 mm, Ø 27 mm
- Adapter ISO 50 ( 7:24) / MK4
- Anzugsstange horizontal und vertikal M24
- Bedienwerkzeug
